مقدمه:

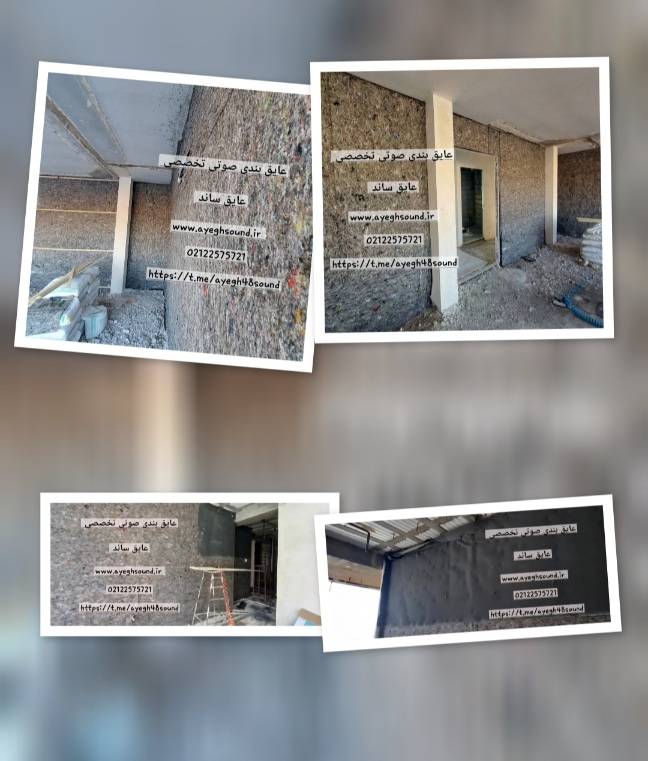

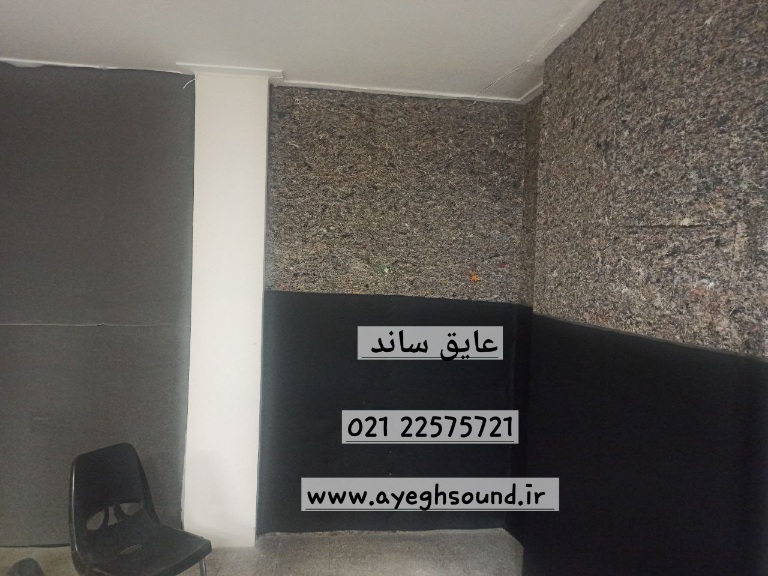

رویکردهای نوین عایق بندی صوتی ساختمان ها؛ راهکارهای جایگزین مطابق محدودیت های مقررات ملی ساختمان
در سال های اخیر، کیفیت ساخت ساختمان ها تنها با شاخص هایی مانند استحکام سازه، زیبایی معماری یا استفاده از مصالح مدرن سنجیده نمی شود.
یکی از مهم ترین معیارهایی که امروزه در طراحی و اجرای ساختمان های مسکونی، اداری و تجاری مورد توجه قرار گرفته، عایق بندی صوتی ساختمان و ایجاد آرامش برای ساکنان است.
در واقع، آرامش صوتی دیگر یک ویژگی لوکس محسوب نمی شود، بلکه به یکی از ارکان اصلی کیفیت زندگی، بهره وری محیط کار و حتی سلامت جسم و روان افراد تبدیل شده است.
افزایش تراکم ساخت و ساز، توسعه آپارتمان نشینی و نزدیک تر شدن واحدهای مسکونی به یکدیگر باعث شده است.
انتقال صدا میان فضاهای مختلف به یکی از چالش های مهم صنعت ساختمان تبدیل شود.
شنیده شدن صدای مکالمه همسایه، صدای تلویزیون، جابه جایی وسایل یا حتی صدای قدم ها، از جمله مشکلاتی است که بسیاری از ساکنان ساختمان های امروزی با آن مواجه هستند.
از سوی دیگر، تغییرات اعمال شده در مقررات ملی ساختمان و محدودیت در استفاده از دیوارهای سنگین و آجرهای فشاری توپر، روش های سنتی عایق بندی صوتی را با چالش مواجه کرده است.
اگرچه استفاده از مصالح سبک تر مزایایی مانند کاهش وزن مرده ساختمان، بهبود عملکرد لرزه ای، افزایش سرعت اجرا و کاهش هزینه های ساخت را به همراه دارد، اما در مقابل می تواند زمینه انتقال بیشتر امواج صوتی را نیز فراهم کند.
در چنین شرایطی، دیگر نمی توان تنها با انتخاب یک نوع مصالح انتظار دستیابی به عملکرد صوتی مطلوب را داشت.
راهکارهای نوین عایق بندی صوتی بر پایه طراحی یک سیستم چندلایه و هوشمند شکل گرفته اند.
سیستمی که با ترکیب جرم مناسب، لایه های جاذب صدا، قطع پل های صوتی و اجرای صحیح جزئیات ساختمانی می تواند عملکردی بسیار موثرتر از روش های سنتی ارائه دهد.
در این مقاله ضمن بررسی مبانی علمی انتقال صدا، به معرفی رویکردهای نوین عایق بندی صوتی ساختمان، تاثیر تغییرات مقررات ملی ساختمان بر انتخاب مصالح و موثرترین راهکارهای جایگزین برای کاهش انتقال صدا خواهیم پرداخت.
همچنین تفاوت میان عایق بندی صوتی و تجهیزات آکوستیکی را بررسی می کنیم تا بتوانید با شناخت صحیح هر سیستم، بهترین تصمیم را برای اجرای پروژه های ساختمانی خود بگیرید.
فهرست مطالب:
- تغییرات مقررات ملی ساختمان و آغاز یک چالش جدید
- چرا دیگر نمی توان تنها به یک متریال اعتماد کرد؟
- مبانی علمی انتقال صدا؛ قبل از انتخاب عایق، باید مسیر حرکت صدا را شناخت
- قانون جرم (Mass Law)؛ چرا دیوارهای سنگین بهتر صدا را مهار می کنند؟
- انتخاب مصالح مناسب؛ اولین گام در اجرای اصولی عایق بندی صوتی
- چرا سیستم های چندلایه از یک دیوار ضخیم عملکرد بهتری دارند؟
- پل صوتی (Sound Bridge)؛ دشمن پنهان عایق بندی ساختمان
- سیستم های چندلایه؛ راهکار نوین برای عایق بندی صوتی ساختمان
- سیستم ساندویچی (Sandwich System) چگونه از انتقال صدا جلوگیری می کند؟
- اجزای اصلی سیستم ساندویچی عایق صوتی
- چرا ترکیب این متریال ها نتیجه بهتری نسبت به استفاده از یک محصول دارد؟
- ترتیب صحیح اجرای سیستم ساندویچی
- روش Overlapping چیست؟
- چرا اجرای نامتقارن عملکرد بهتری اجرا میکند؟
- اهمیت حذف درزهای مستقیم در سیستم عایق صوتی

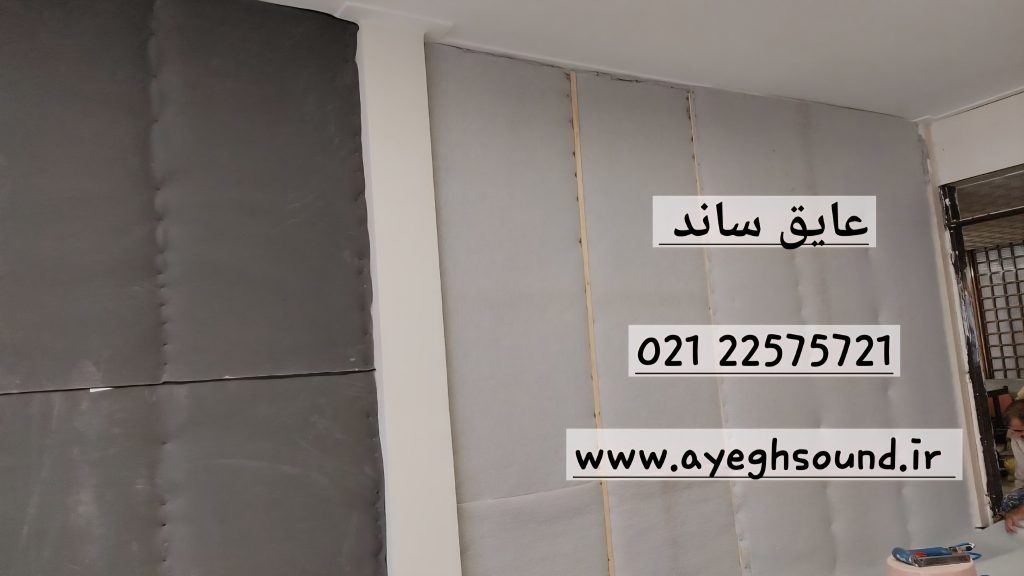

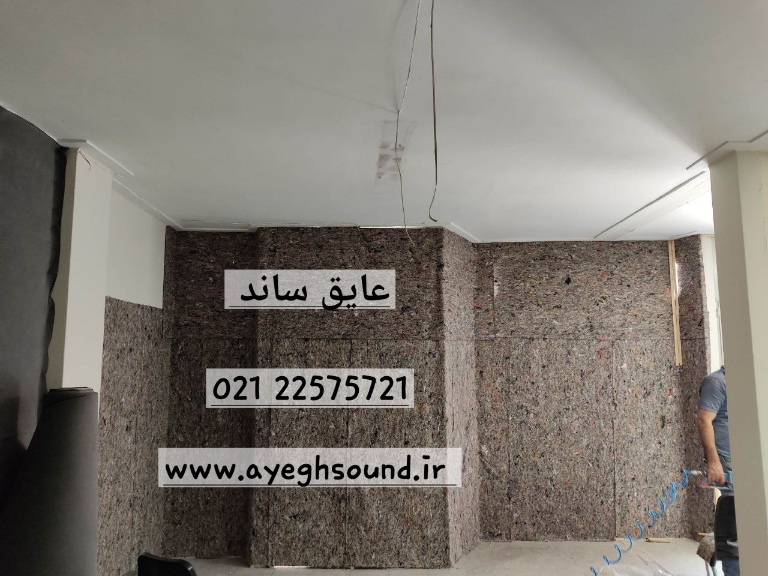

- تفاوت عایق بندی صوتی و آکوستیک؛ دو مفهوم متفاوت که اغلب با یکدیگر اشتباه گرفته می شوند
- چرا پنل آکوستیکی جایگزین عایق صوتی نیست؟
- یک اشتباه رایج که هزینه های اضافی ایجاد می کند
- چگونه بهترین عملکرد عایق بندی صوتی را در ساختمان به دست آوریم؟
- جمع بندی
تغییرات مقررات ملی ساختمان و آغاز یک چالش جدید
در گذشته، یکی از رایج ترین روش های کاهش انتقال صدا و عایق بندی صوتی ساختمان میان واحدها، استفاده از دیوارهای سنگین و توپر بود.
آجرهای فشاری توپر به دلیل جرم بالا، عملکرد قابل قبولی در جلوگیری از عبور امواج صوتی داشتند و سال ها به‌عنوان یکی از راهکارهای اصلی ایزولاسیون صوتی شناخته می شدند.
اما با به روزرسانی مقررات ملی ساختمان و حرکت صنعت ساخت و ساز به سمت استفاده از مصالح سبک تر، شرایط تغییر کرد. محدودیت در استفاده از آجرهای فشاری توپر با اهداف مختلفی از جمله موارد زیر اعمال شد:
- کاهش وزن مرده ساختمان
- افزایش ایمنی سازه در برابر زلزله
- افزایش سرعت اجرای پروژه
- کاهش مصرف منابع طبیعی
- بهبود بهره وری اقتصادی پروژه
- رعایت الزامات زیست‌محیطی
هرچند این تغییرات از دیدگاه سازه ای و اقتصادی مزایای قابل توجهی ایجاد کردند، اما چالش جدیدی را نیز برای مهندسان به وجود آوردند؛ زیرا بسیاری از مصالح سبک تر، جرم کمتری نسبت به دیوارهای سنتی دارند و همین موضوع می تواند باعث افزایش انتقال صدا شود.
در نتیجه، این سوال اساسی مطرح شد:
چگونه می توان بدون استفاده از دیوارهای سنگین و توپر، همچنان سطح مطلوبی از عایق بندی صوتی ساختمان را حفظ کرد؟
پاسخ این سوال، رویکرد جدیدی را در صنعت ساختمان ایجاد کرد؛ رویکردی که دیگر بر استفاده از یک متریال خاص تکیه ندارد، بلکه بر طراحی یک سیستم کامل عایق بندی صوتی استوار است
چرا دیگر نمی توان تنها به یک متریال اعتماد کرد؟
یکی از اشتباهات رایج در اجرای ساختمان این است که تصور می شود تنها با انتخاب یک مصالح خاص، مشکل انتقال صدا برطرف خواهد شد. در حالی که عملکرد صوتی یک ساختمان، حاصل همکاری چندین لایه و چندین سیستم مختلف است.
برای مثال، بلوک های سیمانی، آجرهای سفالی، لایه های سایلنت، ممبران های سنگین، فوم های جذب کننده، کف سازی و حتی نحوه اجرای دیوارها، همگی در کنار یکدیگر عملکرد نهایی سیستم را تعیین می کنند.
به همین دلیل، مهندسان آکوستیک امروزه به جای استفاده از یک متریال منفرد، از مفهوم سیستم جامع عایق بندی صوتی (Integrated Soundproofing System) استفاده می کنند؛ سیستمی که سه اصل اساسی را به‌صورت هم زمان در نظر می گیرد:
- ایجاد جرم کافی برای مقابله با عبور امواج صوتی
- جذب انرژی صوتی در میان لایه ها
- جلوگیری از انتقال ارتعاشات میان اجزای سازه
در چنین سیستمی، هر لایه وظیفه مشخصی بر عهده دارد و حذف هر کدام از آن ها می‌تواند عملکرد کل مجموعه را تحت تاثیر قرار دهد.
مبانی علمی انتقال صدا؛ قبل از انتخاب عایق، باید مسیر حرکت صدا را شناخت
پیش از انتخاب هر نوع عایق صوتی، لازم است بدانیم امواج صوتی چگونه در ساختمان حرکت می کنند. بدون شناخت مکانیزم انتقال صدا، انتخاب بهترین متریال نیز ممکن است نتیجه مطلوبی نداشته باشد.
به‌طور کلی، صدا در ساختمان از دو مسیر اصلی منتقل می شود که هر کدام رفتار متفاوتی دارند و برای کنترل آن ها باید از راهکارهای متناسب استفاده کرد.
۱. صداهای هوابرد (Airborne Noise)
صداهای هوابرد رایج ترین نوع انتقال صوت در ساختمان هستند.
این امواج ابتدا در هوا منتشر می شوند و سپس با برخورد به دیوار، سقف یا کف، بخشی از انرژی خود را به سازه منتقل می کنند.
نمونه های متداول این نوع صدا عبارت‌اند از:
- مکالمه افراد
- صدای تلویزیون
- موسیقی
- صدای کودکان
- صدای حیوانات خانگی
- تماس تلفنی
- صدای لوازم صوتی
هرچه دیوار یا جداکننده جرم بیشتری داشته باشد و ساختار آن بتواند انرژی صوتی را بهتر جذب کند، میزان عبور این صداها کاهش خواهد یافت.
قانون جرم (Mass Law)؛ چرا دیوارهای سنگین بهتر صدا را مهار می کنند؟
یکی از بنیادی ترین اصول در مهندسی آکوستیک، قانون جرم (Mass Law) است. این قانون بیان می کند که هرچه جرم یک مانع بیشتر باشد، مقاومت آن در برابر عبور امواج صوتی نیز افزایش می یابد.
به بیان ساده، دیوارهای سنگین تر معمولا صدا را بهتر از دیوارهای سبک مهار می کنند، زیرا برای به ارتعاش درآمدن به انرژی بیشتری نیاز دارند.
بر همین اساس، سال ها استفاده از دیوارهای ضخیم و آجرهای فشاری توپر به‌عنوان راهکاری موثر برای کاهش انتقال صدا شناخته می شد.
جرم بالای این مصالح باعث می شد بخش قابل توجهی از انرژی امواج صوتی جذب یا مستهلک شود و میزان انتقال صدا بین فضاها کاهش یابد.
اما در ساختمان های امروزی، افزایش وزن سازه همیشه امکان پذیر یا مطلوب نیست.
الزامات مقررات ملی ساختمان، ملاحظات مربوط به مقاومت لرزه ای، کاهش وزن مرده و بهینه سازی مصرف مصالح باعث شده است که استفاده از دیوارهای بسیار سنگین جای خود را به سیستم های سبک تر بدهد.
در نتیجه، مهندسی آکوستیک نیز از اتکا به «جرم مطلق» فاصله گرفته و به سمت استفاده از توزیع هوشمند جرم، جذب و جداسازی ارتعاشات حرکت کرده است.
در این رویکرد، عملکرد نهایی تنها به وزن دیوار وابسته نیست؛ بلکه نحوه ترکیب لایه های مختلف، استفاده از عایق های مناسب و حذف مسیرهای انتقال ارتعاش نیز نقش تعیین کننده ای دارند.
انتخاب مصالح مناسب؛ اولین گام در اجرای اصولی عایق بندی صوتی
پس از شناخت نحوه انتقال صدا و آشنایی با قانون جرم، نوبت به انتخاب مصالح مناسب برای اجرای تیغه های داخلی ساختمان می رسد.
یکی از مهم ترین تصمیماتی که در این مرحله گرفته می شود، انتخاب نوع بلوک یا آجر مورد استفاده است؛ زیرا هر متریال رفتار متفاوتی در برابر امواج صوتی دارد و می تواند تاثیر مستقیمی بر کیفیت نهایی عایق بندی ساختمان داشته باشد.
با توجه به محدودیت های مقررات ملی ساختمان و حذف تدریجی استفاده از آجرهای فشاری توپر، امروزه دو گزینه بیش از سایر مصالح در اجرای تیغه های داخلی مورد استفاده قرار می گیرند:
- بلوک های سیمانی توخالی
- بلوک ها یا آجرهای سفالی توخالی
هرچند هر دو گزینه از نظر سرعت اجرا و کاهش وزن ساختمان مزایای قابل توجهی دارند، اما عملکرد آن ها در برابر انتقال صدا یکسان نیست.
بلوک سیمانی توخالی؛ انتخاب اول برای کاهش انتقال صدا
در بسیاری از پروژه های ساختمانی، بلوک سیمانی توخالی به عنوان مناسب ترین گزینه برای تیغه بندی داخلی از نظر عایق بندی صوتی شناخته می شود.
دلیل این موضوع، چگالی و جرم بالاتر این بلوک ها نسبت به مصالح مشابه است.
مطابق قانون جرم، هرچه جرم یک مانع بیشتر باشد، برای به ارتعاش درآمدن به انرژی بیشتری نیاز خواهد داشت. بنابراین بلوک های سیمانی می توانند بخش قابل توجهی از انرژی امواج صوتی را قبل از عبور، مستهلک کنند.
از مهم ترین مزایای بلوک سیمانی در عایق بندی صوتی می توان به موارد زیر اشاره کرد:
- چگالی بیشتر نسبت به سفال
- مقاومت بهتر در برابر ارتعاشات صوتی
- کاهش احتمال ایجاد رزونانس
- عملکرد مناسب تر در کنترل صداهای هوابرد
- ایجاد پایه ای مناسب برای اجرای سیستم های چندلایه عایق صوتی
البته باید توجه داشت که حتی بلوک سیمانی نیز به تنهایی یک سیستم عایق صوتی کامل محسوب نمی شود و برای دستیابی به بهترین نتیجه، لازم است در کنار آن از لایه های تکمیلی استفاده شود.
آجر یا بلوک سفالی؛ راهکاری اقتصادی که به عایق مکمل نیاز دارد
در بسیاری از پروژه ها، محدودیت بودجه، وزن سازه یا شرایط اجرایی باعث می شود از بلوک های سفالی توخالی استفاده شود. این مصالح اگرچه از نظر سرعت اجرا و هزینه اولیه گزینه مناسبی هستند، اما به دلیل ساختار توخالی خود، عملکرد ضعیف تری در برابر انتقال صدا دارند.
حفره های موجود در بلوک های سفالی می توانند شرایط مناسبی برای ایجاد رزونانس (Resonance) فراهم کنند.
در این حالت، بخشی از انرژی صوتی درون حفره ها تقویت شده و احتمال انتقال صدا افزایش پیدا میکند.
به همین دلیل، استفاده از سفال بدون اجرای سیستم های مکمل عایق بندی، نمی تواند پاسخگوی نیاز ساختمان های امروزی باشد.
در چنین شرایطی، اجرای لایه های سایلنت، ممبران های سنگین، نمدهای عایق و سایر متریال های تخصصی، دیگر یک انتخاب اختیاری نیست؛ بلکه به یک ضرورت فنی تبدیل می شود.
چرا سیستم های چندلایه از یک دیوار ضخیم عملکرد بهتری دارند؟
یکی از تصورات اشتباه در صنعت ساختمان این است که افزایش ضخامت دیوار به تنهایی می تواند مشکل انتقال صدا را برطرف کند.
در حالی که تجربه پروژه های مدرن و مطالعات مهندسی آکوستیک نشان داده اند که یک سیستم چندلایه با طراحی صحیح، معمولا عملکرد بسیار بهتری نسبت به یک دیوار ضخیم و یکپارچه دارد.
در این روش، هر لایه وظیفه مشخصی بر عهده دارد؛ یک لایه جرم ایجاد می کند، لایه ای دیگر ارتعاش را جذب می کند و لایه ای دیگر از انتقال مستقیم انرژی صوتی جلوگیری می کند.
همین همکاری میان لایه ها باعث می شود انرژی موج صوتی به‌تدریج کاهش یافته و قبل از رسیدن به سمت دیگر دیوار مستهلک شود.
به همین دلیل، در ساختمان های امروزی، هدف تنها افزایش ضخامت دیوار نیست؛ بلکه طراحی یک سیستم مهندسی شده برای کنترل همزمان جرم، جذب و ارتعاش اهمیت بیشتری دارد.

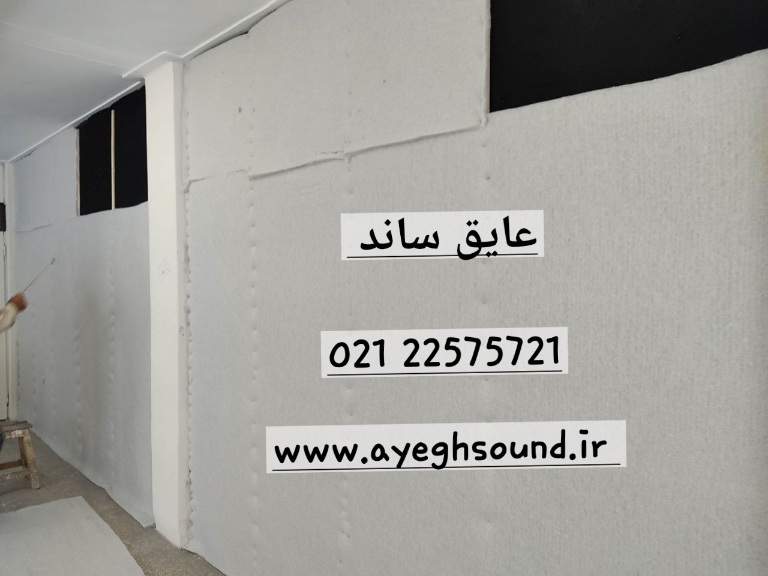

پل صوتی (Sound Bridge)؛ دشمن پنهان عایق بندی ساختمان
یکی از رایج ترین مشکلاتی که بسیاری از مالکان پس از پایان ساخت ساختمان با آن روبه رو می شوند، این است که با وجود اجرای دیوارهای نسبتا ضخیم، همچنان صدای همسایه یا طبقه بالا را به‌وضوح می شنوند.
در بسیاری از موارد، علت این مشکل ضعف مصالح نیست؛ بلکه وجود پل صوتی (Sound Bridge) است.
پل صوتی به هر مسیر مستقیمی گفته می شود که امواج صوتی یا ارتعاشات بتوانند بدون عبور از لایه های عایق، از طریق آن به بخش دیگری از ساختمان منتقل شوند.
برای مثال، اگر کف ساختمان، دیوار، ستون یا سقف بدون هیچ لایه جداکننده ای به یکدیگر متصل باشند، ارتعاش ناشی از راه رفتن، جابه جایی وسایل یا ضربه به راحتی از طریق این اجزا به واحدهای مجاور منتقل می شود.
به بیان ساده، وجود یک پل صوتی می تواند عملکرد بهترین عایق های صوتی را نیز تا حد زیادی کاهش دهد.
رایج ترین محل های ایجاد پل صوتی
در اجرای ساختمان، پل های صوتی معمولا در بخش های زیر ایجاد می شوند:
- اتصال مستقیم کف به دیوار
- محل تماس تیغه با سقف
- ستون های مشترک
- داکت های تاسیسات
- عبور لوله ها از میان دیوار
- چهارچوب درها
- محل نصب پنجره ها
- کف سازی بدون لایه جداکننده ارتعاش
به همین دلیل، مهندسان آکوستیک معتقدند که قطع پل های صوتی یکی از مهم ترین مراحل اجرای سیستم عایق بندی است و در بسیاری از پروژه ها حتی از افزایش ضخامت دیوار نیز تاثیر بیشتری در کاهش انتقال صدا دارد.
سیستم های چندلایه؛ راهکار نوین برای عایق بندی صوتی ساختمان
با پیشرفت فناوری های ساختمانی و محدودیت استفاده از مصالح سنگین، صنعت آکوستیک نیز دستخوش تغییرات اساسی شده است.
امروزه دیگر استفاده از یک دیوار ضخیم به تنهایی راهکار مناسبی برای جلوگیری از انتقال صدا محسوب نمی شود، بلکه مهندسان از سیستم های چندلایه (Sandwich System) برای دستیابی به حداکثر عملکرد صوتی استفاده می کنند.
در این روش، دیوار از چند لایه با عملکردهای متفاوت تشکیل می شود. هر لایه بخشی از انرژی صوتی را جذب، مستهلک یا منحرف می کند تا در نهایت کمترین میزان صدا به فضای مجاور منتقل شود.
مزیت اصلی این سیستم آن است که به جای تکیه بر افزایش ضخامت یا وزن دیوار، از ترکیب هوشمندانه مصالح با ویژگی‌های مختلف استفاده می کند.
همین موضوع باعث شده است سیستم های چندلایه در ساختمان های مدرن، پروژه های اداری، هتل ها، بیمارستان ها و مجتمع های مسکونی به یکی از رایج‌ت رین روش های عایق بندی صوتی تبدیل شوند.
سیستم ساندویچی چگونه از انتقال صدا جلوگیری می کند؟
یکی از موثرترین روش های اجرای عایق بندی صوتی، استفاده از سیستم ساندویچی است.
در این روش، دو تیغه ساختمانی با یک یا چند لایه عایق صوتی از یکدیگر جدا می شوند و در نتیجه مسیر انتقال مستقیم امواج صوتی از بین می رود.
به بیان ساده، موج صوتی برای رسیدن از یک سمت دیوار به سمت دیگر، مجبور است از چندین مانع با ویژگی های متفاوت عبور کند.
در هر مرحله، بخشی از انرژی خود را از دست می دهد و در نهایت شدت صدای منتقل شده به میزان قابل توجهی کاهش پیدا می کند.
این ساختار چندلایه علاوه بر کاهش انتقال صداهای هوابرد، در کنترل ارتعاشات سازه ای نیز عملکرد بسیار مطلوبی دارد و احتمال ایجاد پدیده تشدید یا رزونانس (Resonance) را به حداقل می رساند.
اجزای اصلی سیستم ساندویچی عایق صوتی
عملکرد یک سیستم ساندویچی به انتخاب صحیح متریال بستگی دارد. هر لایه وظیفه مشخصی بر عهده دارد و حذف هر یک از آن ها می تواند بازدهی کل سیستم را کاهش دهد.

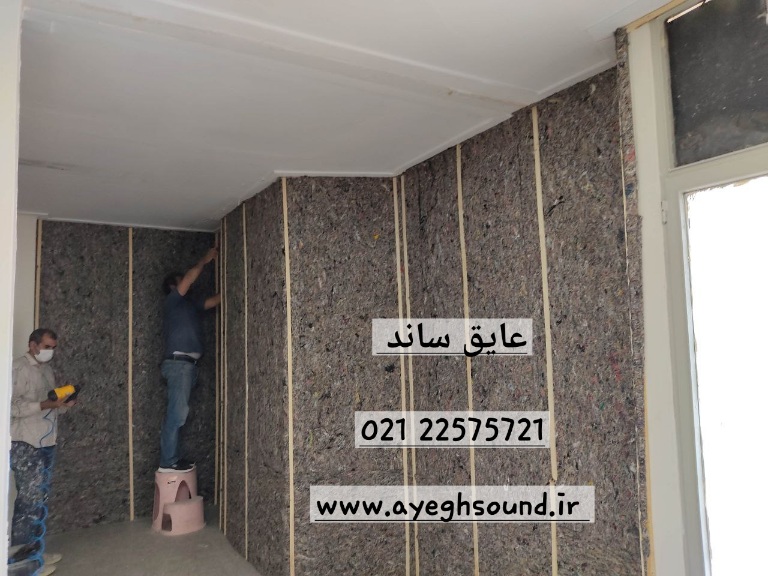

نمد ترموباند؛ اولین سد در برابر ارتعاشات صوتی
یکی از پرکاربردترین متریال ها در سیستم های نوین عایق بندی، نمد ترموباند است.
نمد ترموباند به دلیل ساختار متراکم و الیاف فشرده، توانایی بالایی در جذب ارتعاشات صوتی دارد و به عنوان یکی از لایه های اصلی در بسیاری از سیستم های سایلنت مورد استفاده قرار می گیرد.
از مهم ترین مزایای نمد ترموباند می توان به موارد زیر اشاره کرد:
- جذب بخش قابل توجهی از انرژی صوتی
- کاهش انتقال ارتعاش میان دو دیوار
- افزایش عملکرد کلی سیستم ساندویچی
- کمک به کاهش صداهای هوابرد و بخشی از صداهای کوبه ای
- دوام بالا و حفظ عملکرد در طول زمان
به همین دلیل، این محصول معمولا به‌عنوان نخستین لایه در بسیاری از سیستم های عایق بندی اجرا می شود.
ممبران های سنگین؛ افزایش جرم بدون افزایش ضخامت دیوار
یکی از چالش های ساختمان های امروزی، افزایش جرم دیوار بدون تحمیل وزن زیاد به سازه است. ممبران های سنگین (Mass Loaded Membrane) دقیقا برای حل همین مشکل طراحی شده اند.
این لایه ها با وجود ضخامت کم، چگالی بسیار بالایی دارند و می توانند مانند یک مانع موثر در برابر عبور امواج صوتی عمل کنند.
ممبران های سنگین به ویژه در کنترل فرکانس های پایین عملکرد بسیار خوبی دارند؛ فرکانس هایی که معمولا ناشی از صدای موسیقی، تجهیزات مکانیکی یا حرکت اجسام سنگین هستند و کنترل آن ها نسبت به صداهای معمولی دشوارتر است.
استفاده از این لایه ها باعث می شود بدون افزایش ضخامت دیوار، جرم موثر سیستم افزایش یافته و عملکرد صوتی آن به شکل محسوسی بهبود پیدا کند.

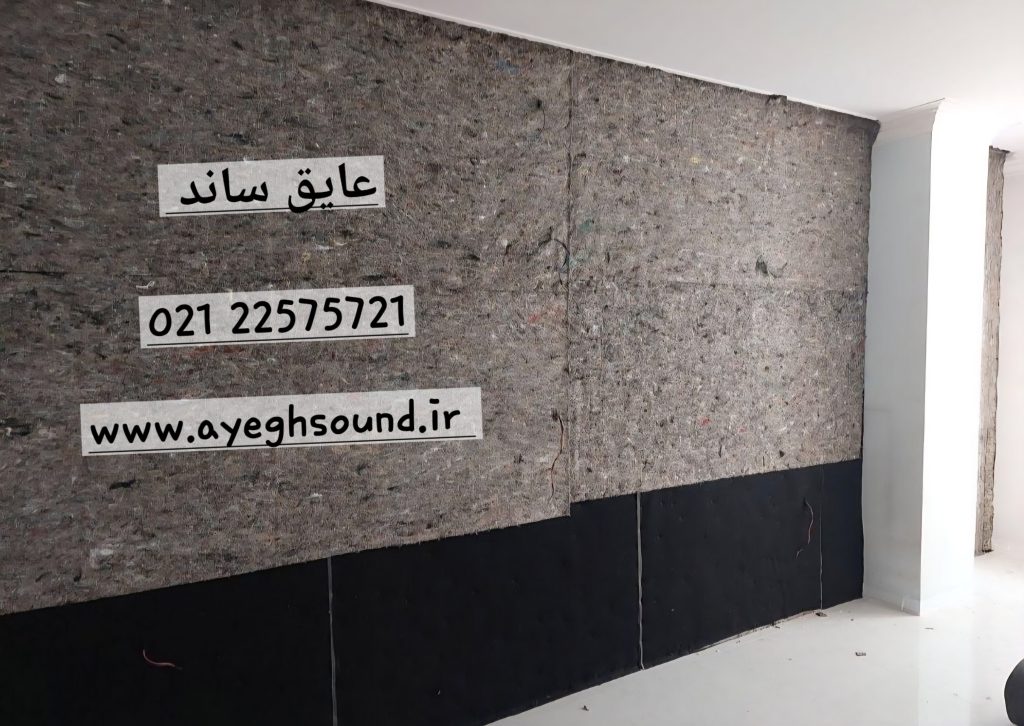

فوم پلی اتیلن دو رو؛ ترکیب عایق صوتی، حرارتی و رطوبتی
یکی دیگر از لایه های پرکاربرد در سیستم های عایق بندی صوتی، فوم پلی اتیلن دو رو (Two Faces Polyethylene Foam) است.
ساختار این فوم به گونه ای طراحی شده که علاوه بر کاهش انتقال صدا، به عنوان عایق حرارتی و رطوبتی نیز عمل می کند. وجود سلول های بسته در این محصول باعث می شود بخشی از انرژی صوتی جذب شده و از انتقال مستقیم ارتعاش جلوگیری شود.
از دیگر مزایای این فوم می توان به وزن کم، انعطاف‌پذیری بالا و نصب آسان اشاره کرد که اجرای آن را در پروژه های ساختمانی تسهیل می کند.
فوم پلی استر CYP؛ بهبود جذب فرکانس های میانی و بالا
تمام صداها رفتار یکسانی ندارند. برخی در فرکانس های پایین منتشر می شوند و برخی دیگر در محدوده فرکانس های میانی یا بالا قرار دارند. به همین دلیل، برای دستیابی به عملکرد کامل، باید از متریال هایی استفاده شود که طیف گسترده ای از امواج صوتی را پوشش دهند.
فوم پلی استر CYP یکی از این متریال ها است که برای افزایش جذب صدا در فرکانس های میانی و بالا مورد استفاده قرار می گیرد.
این فوم با جذب بخشی از انرژی صوتی، مانع از بازتاب مکرر امواج در فضای خالی میان دو تیغه شده و در کنار سایر لایه ها، نقش مهمی در تکمیل عملکرد سیستم ساندویچی ایفا می کند.
چرا ترکیب این متریال ها نتیجه بهتری نسبت به استفاده از یک محصول دارد؟
یکی از مهم ترین اصول مهندسی آکوستیک این است که هیچ متریالی به‌تنهایی قادر نیست تمام طیف فرکانسی صدا را کنترل کند.
به همین دلیل، در سیستم های حرفه ای عایق بندی، از ترکیب چند محصول با عملکردهای متفاوت استفاده می شود.
برای مثال:
- نمد ترموباند ارتعاشات را جذب می کند.
- ممبران سنگین جرم موثر دیوار را افزایش می دهد.
- فوم پلی اتیلن انتقال مستقیم انرژی را کاهش می دهد.
- فوم پلی استر فرکانس های میانی و بالا را جذب می کند.
نتیجه این همکاری، تشکیل یک سیستم کامپوزیتی است که در آن موج صوتی پس از عبور از هر لایه، بخشی از انرژی خود را از دست می دهد و دیگر توان ایجاد تشدید یا انتقال مستقیم به سمت دیگر دیوار را نخواهد داشت.

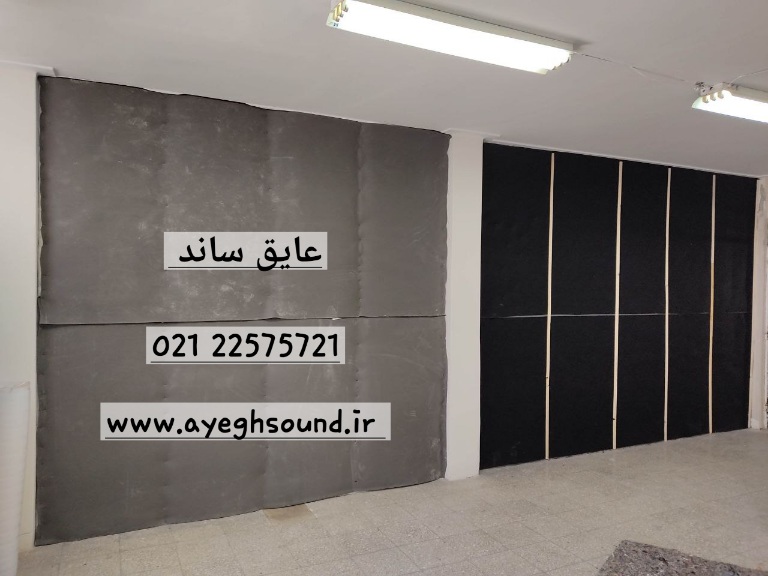

ترتیب درست اجرای سیستم ساندویچی
یکی از اشتباهات رایج در پروژه های ساختمانی، استفاده از متریال مناسب اما اجرای نادرست آن ها است. حتی بهترین عایق های صوتی نیز در صورت نصب غیر اصولی، نمی توانند عملکرد مورد انتظار را ارائه دهند.
برای دستیابی به حداکثر بازدهی، اجرای سیستم ساندویچی باید به ترتیب زیر انجام شود.
مرحله اول؛ اجرای تیغه اول و پرداخت سطح
در ابتدا، تیغه اول اجرا شده و عملیات گچ و خاک یا پرداخت اولیه آن به‌طور کامل انجام می شود.
اینجا علاوه بر ایجاد سطحی یکنواخت، نخستین لایه جرم را در سیستم تشکیل می دهد و بستر مناسبی برای نصب لایه های عایق فراهم می کند.
مرحله دوم؛ نصب لایه های سایلنت
پس از آماده شدن تیغه اول، نوبت به نصب لایه های عایق صوتی می رسد.
در این مرحله، بسته به طراحی سیستم، از نمد ترموباند، ممبران های سنگین، فوم پلی اتیلن، پلی استر CYP یا ترکیبی از آن ها استفاده می شود تا مسیر انتقال مستقیم صدا تا حد امکان مسدود شود.
هدف از این لایه ها تنها افزایش ضخامت دیوار نیست، بلکه ایجاد یک ساختار چندلایه برای جذب، استهلاک و کاهش انرژی امواج صوتی است.
مرحله سوم؛ اجرای تیغه دوم
در آخرین مرحله، تیغه دوم روی سیستم عایق اجرا می شود تا ساختار ساندویچی کامل شود.
در این حالت، دو تیغه ساختمانی دیگر به صورت مستقیم با یکدیگر در تماس نیستند و وجود لایه های میانی، انتقال انرژی صوتی و ارتعاشات را تا حد زیادی کاهش می دهد.
چرا نحوه نصب لایه ها به اندازه نوع متریال اهمیت دارد؟
بسیاری از افراد تصور می کنند انتخاب متریال مناسب به تنهایی برای دستیابی به عملکرد مطلوب کافی است، در حالی که نحوه اجرای این متریال ها نیز تاثیر بسیار زیادی بر نتیجه نهایی دارد.
در برخی پروژه ها مشاهده می شود که با وجود استفاده از محصولات باکیفیت، به دلیل اجرای نادرست یا ایجاد مسیرهای مستقیم انتقال صدا، بازدهی سیستم به میزان قابل توجهی کاهش پیدا می کند.
به همین دلیل، در مهندسی آکوستیک علاوه بر انتخاب مصالح مناسب، روش نصب لایه ها نیز بر اساس اصول مشخصی طراحی می شود که یکی از مهم ترین آن ها اجرای نامتقارن (Asymmetric Installation) و روش Overlapping است.

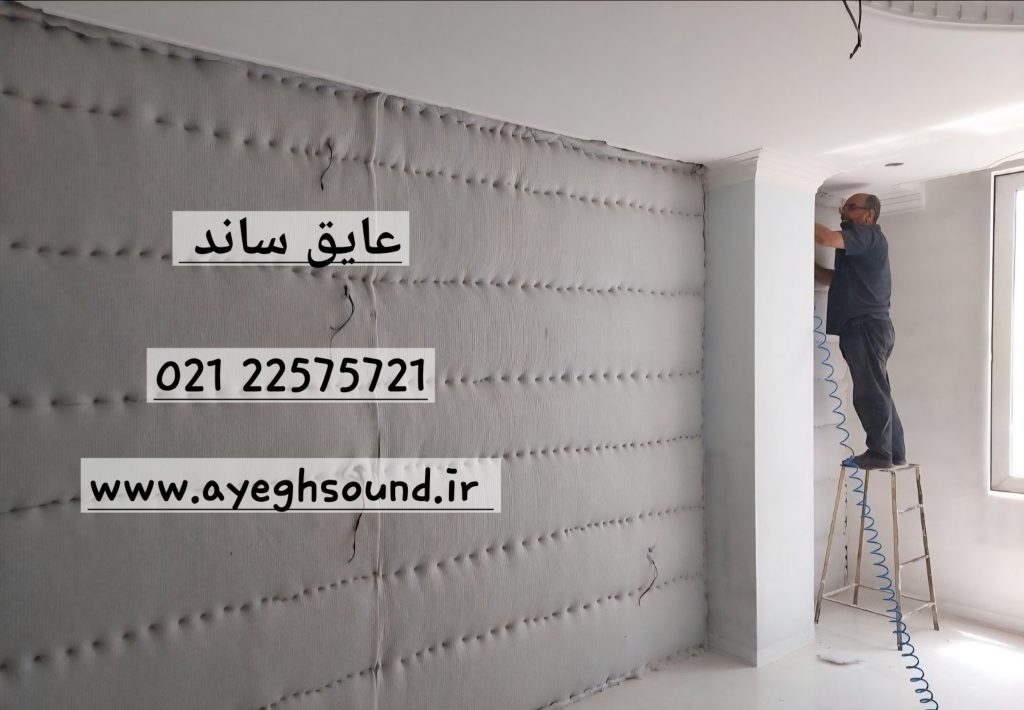

روش Overlapping چیست؟
در روش Overlapping، لایه های مختلف عایق صوتی به‌صورت کاملا متقارن روی یکدیگر قرار نمی گیرند. در عوض، محل اتصال، درزها و لبه های هر لایه نسبت به لایه بعدی جابه جا می شود.
به بیان ساده، اگر تمام درزهای لایه های مختلف دقیقا روی یکدیگر قرار بگیرند، یک مسیر مستقیم برای عبور امواج صوتی ایجاد خواهد شد.
اما زمانی که این درزها به‌صورت متقاطع و نامنظم اجرا شوند، موج صوتی دیگر مسیر مستقیمی برای عبور نخواهد داشت و در برخورد با هر لایه، بخشی از انرژی خود را از دست می دهد.
به همین دلیل، در اجرای سیستم‌های حرفه ای توصیه می شود محل اتصال لایه ها در جهت های مختلف طراحی شود تا مسیر انتقال صدا تا حد امکان پیچیده تر شود.
چرا اجرای نامتقارن عملکرد بهتری اجرا میکند؟
امواج صوتی همواره ساده ترین مسیر را برای عبور انتخاب می کنند. اگر تمام اجزای دیوار و لایه های عایق به‌صورت کاملا هم راستا اجرا شوند، احتمال انتقال مستقیم انرژی صوتی افزایش پیدا می کند.
در مقابل، زمانی که لایه ها به‌صورت نامتقارن اجرا شوند، موج صوتی در هر مرحله با مانعی جدید مواجه می شود. این تغییر مسیر باعث می شود بخشی از انرژی صوتی در هر لایه جذب، بخشی منعکس و بخش دیگری نیز مستهلک شود.
در نتیجه، احتمال ایجاد رزونانس (Resonance) به میزان قابل توجهی کاهش پیدا می کند و سیستم به یک دمپر صوتی (Acoustic Damper) موثر تبدیل می شود.
این موضوع به ویژه در ساختمان های چندواحدی که کنترل انتقال صدا اهمیت بالایی دارد، نقش تعیین کننده ای در افزایش عملکرد سیستم ایفا می کند.
اهمیت حذف درزهای مستقیم در سیستم عایق صوتی
یکی از نکاتی که گاهی در پروژه های ساختمانی که مهندسین نادیده گرفته می‌گیرند، درزهای مستقیم میان لایه های مختلف است.
حتی اگر از بهترین عایق های صوتی استفاده شود، وجود یک مسیر مستقیم می تواند بخش قابل توجهی از عملکرد سیستم را تحت تاثیر قرار دهد.
به همین دلیل، هنگام اجرای لایه های سایلنت باید به موارد زیر توجه شود:
- هم راستا نبودن محل اتصال لایه ها
- جلوگیری از ایجاد شکاف‌های ممتد
- پوشش کامل محل اتصال دیوارها
- دقت در اجرای گوشه ها و کنج ها
- آب بندی کامل محل عبور تأسیسات
رعایت این جزئیات باعث می شود عملکرد واقعی سیستم عایق بندی حفظ شده و از ایجاد مسیرهای پنهان انتقال صدا جلوگیری شود.
تفاوت عایق بندی صوتی و آکوستیک
یکی از رایج ترین تصورات اشتباه در میان کاربران این است که نصب فوم های آکوستیکی یا پنل های جذب صدا می تواند از شنیده شدن صدای همسایه جلوگیری کند.
در حالی که عایق بندی صوتی (Soundproofing) و بهسازی آکوستیکی (Acoustic Treatment) دو مفهوم کاملا متفاوت هستند و هرکدام هدف مشخصی را دنبال می کنند.
شناخت تفاوت این دو موضوع، از بروز بسیاری از هزینه های اضافی و انتخاب‌های نادرست جلوگیری خواهد کرد.
چرا پنل آکوستیکی جایگزین عایق صوتی نیست؟
یکی از مهم ترین نکاتی که باید به آن توجه داشت، این است که پنل های آکوستیکی معمولا ضریب جلوگیری از انتقال صدا بسیار پایینی دارند.
به عبارت دیگر، اگر صدای همسایه از طریق دیوار، کف یا سقف وارد فضای شما شود، نصب پنل های آکوستیکی روی دیوار تاثیر محسوسی در کاهش این صدا نخواهد داشت.
این پنل ها تنها رفتار صدای موجود در داخل همان اتاق را اصلاح می کنند و نمی توانند مانع عبور امواج صوتی از میان اجزای ساختمان شوند.
به همین دلیل، استفاده از تجهیزات آکوستیکی بدون اجرای سیستم اصولی عایق بندی، انتظار کاهش صدای مزاحم از واحدهای مجاور را برآورده نخواهد کرد.
یک اشتباه رایج که هزینه های اضافی ایجاد می کند
در بسیاری از پروژه ها مشاهده می شود که افراد بدون بررسی مسیر انتقال صدا، اقدام به نصب انواع پنل های آکوستیکی می کنند؛ در حالی که مشکل اصلی ساختمان، وجود پل های صوتی یا نبود جرم کافی در دیوارها است.
در چنین شرایطی، حتی استفاده از گران ترین پنل های آکوستیکی نیز تاثیر قابل توجهی بر کاهش صدای همسایه نخواهد داشت؛ زیرا مسیر انتقال صدا همچنان از طریق کف، سقف، ستون ها یا دیوارهای مشترک فعال باقی می ماند.
بنابراین، قبل از انتخاب هر نوع محصول، باید منشا انتقال صدا به درستی شناسایی شود و بر اساس آن، راهکار مناسب برای عایق بندی صوتی یا بهسازی آکوستیکی انتخاب شود.
اگر پل های صوتی در کف و دیوارها حذف نشده باشند و سیستم عایق بندی بر پایه جرم، جذب و جداسازی ارتعاشات طراحی نشده باشد، نصب پنل های آکوستیکی به تنهایی نمی تواند مانع شنیده شدن صدای همسایگان شود.
به همین دلیل، در پروژه های حرفه ای همواره ابتدا عایق بندی صوتی ساختمان اجرا می شود و سپس در صورت نیاز، از تجهیزات آکوستیکی برای بهبود کیفیت صدای داخل فضا استفاده می شود.
چگونه بهترین عملکرد عایق بندی صوتی را در ساختمان به دست آوریم؟
تجربه پروژه های موفق نشان می دهد که دستیابی به یک محیط آرام، حاصل استفاده از یک محصول خاص نیست؛ بلکه نتیجه طراحی صحیح یک سیستم یکپارچه عایق بندی است.
در ساختمان های امروزی، بهترین عملکرد زمانی حاصل می شود که موارد زیر به صورت هم زمان رعایت شوند:
- انتخاب مصالح مناسب با چگالی و جرم کافی
- استفاده از سیستم های چندلایه یا ساندویچی
- اجرای صحیح نمدها، ممبران ها و فوم های تخصصی
- حذف کامل پل های صوتی در کف، دیوار و سقف
- اجرای اصولی لایه ها به روش نامتقارن (Asymmetric)
- رعایت جزئیات اجرایی در محل اتصالات و تأسیسات
- استفاده از تجهیزات آکوستیکی تنها در جایگاه صحیح خود
ترکیب این عوامل می تواند میزان انتقال صدا را به شکل قابل توجهی کاهش داده و سطح آسایش صوتی ساختمان را افزایش دهد.
جمع بندی
با تغییر رویکرد صنعت ساختمان و محدودیت استفاده از مصالح سنگین، روش های سنتی عایق بندی صوتی نیز جای خود را به سیستم های نوین داده اند.
امروزه دیگر نمی توان تنها با اتکا به یک دیوار ضخیم یا یک متریال خاص، انتظار دستیابی به عملکرد مطلوب در کاهش انتقال صدا را داشت.
رویکردهای جدید عایق بندی صوتی بر پایه طراحی یک سیستم مهندسی‌شده شکل گرفته اند؛ سیستمی که در آن جرم مناسب، جذب انرژی صوتی، جداسازی ارتعاشات و حذف پل های صوتی در کنار یکدیگر عمل می کنند.
استفاده از بلوک های سیمانی با چگالی مناسب، اجرای سیستم های ساندویچی، بهره گیری از نمد ترموباند، ممبران های سنگین، فوم های پلی اتیلن و پلی استر، در کنار اجرای صحیح لایه ها، مجموعه ای را ایجاد می کند که عملکردی بسیار موثرتر از روش های سنتی دارد.
همچنین، شناخت تفاوت میان عایق بندی صوتی (Soundproofing) و بهسازی آکوستیکی (Acoustic Treatment) از اهمیت بالایی برخوردار است. انتخاب صحیح هر یک از این راهکارها، علاوه بر جلوگیری از هزینه های اضافی، می تواند کیفیت نهایی پروژه را به شکل چشمگیری افزایش دهد.
در نهایت، دستیابی به آرامش صوتی در ساختمان تنها با انتخاب یک محصول امکان پذیر نیست؛ بلکه نیازمند طراحی اصولی، انتخاب صحیح مصالح، اجرای دقیق جزئیات و استفاده از راهکارهای علمی و به روز در حوزه مهندسی آکوستیک است. هرچه این اصول با دقت بیشتری رعایت شوند، ساختمان از نظر کیفیت زندگی، آسایش ساکنان و ارزش فنی، در سطح بالاتری قرار خواهد گرفت.
