زندگی در یک ساختمان مسکونی زمانی واقعاً آرامش بخش است که صدای تجهیزات فنی و تأسیسات مزاحم، آسایش ساکنان را مختل نکند. صدای مداوم پمپ آب، لرزش موتورخانه، کارکرد چیلر، صدای فن و هواکش یا ارتعاش تجهیزات آسانسور ممکن است در نگاه اول بخشی طبیعی از عملکرد ساختمان به نظر برسد؛ اما اگر مسیر انتقال این صداها به درستی کنترل نشود، می تواند به یکی از عوامل اصلی نارضایتی ساکنان تبدیل شود.
این مشکل معمولاً زمانی جدی تر می شود که موتورخانه، چاهک آسانسور یا تجهیزات مکانیکی در نزدیکی اتاق خواب، نشیمن یا واحدهای مسکونی قرار گرفته باشند. در چنین شرایطی، اجرای عایق صوتی موتورخانه و کنترل ارتعاش تجهیزات باید بخشی از طراحی ساختمان باشد، نه اقدامی که پس از بروز شکایت های صوتی به فکر آن بیفتیم.
نکته مهم اینجاست که برای کاهش صدای تأسیسات، نمی توان فقط یک ماده عایق روی دیوار نصب کرد و انتظار داشت تمام مشکل برطرف شود. صدای تجهیزات مکانیکی ممکن است از طریق هوا، کف، دیوار، سقف، لوله ها، اتصالات و حتی نقاط اتصال تجهیزات به سازه منتقل شود.
بنابراین، راهکار مؤثر باید هم صدا و هم ارتعاش را در نظر بگیرد.
در این مقاله بررسی می کنیم که عایق بندی صوتی موتورخانه و چاهک آسانسور چگونه باید طراحی شود، صدای تجهیزات مکانیکی از چه مسیرهایی منتقل می شود و برای کنترل صدای پمپ آب، چیلر، فن، بویلر، دیگ بخار، مشعل، کندانسور، لوله ها و تجهیزات نصب شده روی پشت بام چه نکاتی اهمیت دارد.
فهرست مطالب:
- چرا صدای تجهیزات مکانیکی ساختمان به یک مشکل جدی تبدیل می شود؟
- صدا از چه مسیری در ساختمان منتقل می شود؟
- تفاوت عایق صوتی، جاذب صوت و لرزه گیر چیست؟
- ارزیابی صوتی موتورخانه؛ اولین قدم پیش از انتخاب عایق
- الزامات صوتی موتورخانه و چاهک آسانسور در طراحی ساختمان
- عایق صوتی چاهک آسانسور و کنترل صدای آسانسور
- مهم ترین منابع صدای آسانسور کدام اند؟
- جداسازی ارتعاشی ریل های آسانسور
- کنترل ارتعاش کف و تجهیزات آسانسور
- آیا عایق کاری دیواره چاهک برای حذف صدای آسانسور کافی است؟
- عایق صوتی موتورخانه ساختمان؛ رویکرد سه مرحله ای
- عایق صوتی پمپ آب و پمپ های تأسیسات
- عایق صوتی چیلر، کندانسور و کمپرسور
- کنترل صدای فن ها و هواکش های موتورخانه
- عایق صوتی بویلر، دیگ بخار و مشعل
- عایق صوتی لوله های آب، فاضلاب و تأسیسات مکانیکی
- عایق صوتی موتورخانه پشت بام و خرپشته
- چرا عایق بندی صوتی باید از مرحله طراحی و ساخت انجام شود؟
- نقش نمد ترموباند و فوم پلی اتیلن در کنترل صوت و ارتعاش
- اشتباهات رایج در عایق صوتی موتورخانه و آسانسور
- چک لیست مهندسی عایق صوتی موتورخانه و آسانسور
- جمع بندی؛ عایق صوتی ساختمان یک سیستم است، نه یک محصول
- سوالات متداول
چرا صدای تجهیزات مکانیکی ساختمان به یک مشکل جدی تبدیل می شود؟
تجهیزات مکانیکی ساختمان برای تأمین گرمایش، سرمایش، تهویه، آب‌رسانی و جابه جایی افراد ضروری هستند؛ اما همین تجهیزات در زمان فعالیت می توانند صدا و ارتعاش تولید کنند.
شدت مشکل فقط به میزان صدای تولید شده توسط دستگاه بستگی ندارد. محل نصب تجهیز، نوع سازه، نحوه اتصال، فاصله از واحدهای مسکونی و مسیر انتقال صدا نیز در میزان صدایی که ساکنان دریافت می کنند نقش دارند.
برای مثال، یک پمپ ممکن است در موتورخانه صدای قابل قبولی داشته باشد، اما اگر ارتعاش آن از طریق پایه یا لوله ها به سازه منتقل شود، صدای آن در اتاقی دورتر نیز احساس شود.
به همین دلیل، در طراحی عایق صوتی موتورخانه ساختمان باید به جای تمرکز صرف بر خود دستگاه، کل مسیر تولید و انتقال صدا بررسی شود.
منابع صوتی موتورخانه و فضاهای تأسیساتی می توانند شامل موارد زیر باشند:
- چیلر و تجهیزات سرمایشی
- پمپ آب و پمپ های سیرکولاسیون
- فن و هواکش
- بویلر و دیگ بخار
- مشعل
- کندانسور
- کمپرسور
- الکتروموتور
- تجهیزات تهویه مطبوع
- لوله های آب و بخار
- لوله ها و رایزرهای تأسیساتی
- تجهیزات مکانیکی آسانسور
- تجهیزات نصب شده در پشت بام و خرپشته
هر یک از این تجهیزات ویژگی صوتی و ارتعاشی متفاوتی دارند. بنابراین نمی توان برای همه آنها یک نسخه یکسان تجویز کرد.
صدا از چه مسیری در ساختمان منتقل می شود؟
پیش از انتخاب عایق، باید مسیر انتقال صدا مشخص شود. به‌طور کلی، در پروژه های ساختمانی دو مسیر مهم انتقال صدا و ارتعاش وجود دارد: صدای هوابرد و صدای سازه ای.
صدای هوابرد چیست؟
صدای هوابرد یا Airborne Noise در اثر انتشار امواج صوتی در هوا ایجاد می شود.
برای مثال، صدای کارکرد موتور، فن یا کمپرسور ابتدا در هوای موتورخانه منتشر می شود. این صدا سپس می تواند از طریق دیوار، در، سقف، دریچه ها، بازشوها یا درزهای موجود به فضاهای مجاور برسد.
در این حالت، کیفیت سطوح جداکننده و میزان نشت صوت اهمیت زیادی دارد.
حتی اگر دیوار موتورخانه جرم مناسبی داشته باشد، وجود یک درز، بازشوی کنترل‌نشده یا اتصال نامناسب می تواند بخشی از عملکرد صوتی آن را کاهش دهد.
صدای سازه ای چیست؟
صدای سازه ای یا Structure-Borne Noise مسیر متفاوتی دارد.
در این حالت، ارتعاش ایجاد شده توسط تجهیز وارد کف، دیوار، سقف، پایه ها، لوله ها یا اتصالات می شود و سپس از طریق سازه در ساختمان انتشار پیدا می کند.
این مسئله در تجهیزاتی مانند پمپ، فن، کمپرسور و برخی سیستم های مکانیکی آسانسور اهمیت زیادی دارد.
به همین دلیل ممکن است حتی پس از تقویت دیوار موتورخانه، همچنان صدای یک تجهیز در واحد مسکونی شنیده شود. اگر منبع اصلی مشکل ارتعاش باشد، باید مسیر انتقال ارتعاش نیز کنترل شود.
تفاوت عایق صوتی، جاذب صوت و لرزه گیر چیست؟
یکی از مهم ترین نکات در طراحی آکوستیک ساختمان، تفاوت میان سه مفهوم «عایق صوتی»، «جذب صوت» و «کنترل ارتعاش» است.
عایق صوتی برای محدود کردن انتقال صدا از یک فضا به فضای دیگر استفاده می شود.
جاذب صوت بیشتر با کاهش بازتاب صوت و کنترل شرایط آکوستیکی داخل یک فضا ارتباط دارد.
لرزه گیر یا سیستم جداسازی ارتعاشی نیز با هدف کاهش انتقال لرزش تجهیزات به سازه به کار می رود.
این سه راهکار ممکن است در یک پروژه کنار هم استفاده شوند، اما جایگزین یکدیگر نیستند.
برای نمونه، اگر یک پمپ به دلیل اتصال نامناسب، ارتعاش زیادی به کف منتقل کند، نصب پنل جاذب روی دیوار نمی تواند مسیر انتقال ارتعاش را قطع کند. در این شرایط، باید ابتدا اتصال تجهیز و مسیر انتقال ارتعاش بررسی شود.
بنابراین، یکی از اصول مهم عایق صوتی موتورخانه این است که ابتدا مکانیزم انتقال صدا شناسایی شود و سپس راهکار متناسب انتخاب شود.
ارزیابی صوتی موتورخانه؛ اولین قدم پیش از انتخاب عایق
انتخاب عایق بدون شناخت دقیق منبع صدا، ممکن است هزینه پروژه را افزایش دهد اما نتیجه مطلوبی ایجاد نکند. به همین دلیل، پیش از اجرای عایق صوتی موتورخانه باید مشخص شود صدای مزاحم دقیقاً از کدام تجهیز ایجاد می شود و از چه مسیری به واحدهای مسکونی می رسد.
در یک ارزیابی اولیه، باید تجهیزات فعال موتورخانه، محل قرارگیری آنها، نوع اتصال به کف و دیوار، مسیر لوله ها و کانال ها و همچنین فضاهای مجاور بررسی شوند. هدف این مرحله، پیدا کردن مسیر اصلی انتقال صدا و ارتعاش است.
شناسایی منبع اصلی صدا
اولین مرحله، شناسایی تجهیز یا تجهیزاتی است که بیشترین سهم را در ایجاد صدای مزاحم دارند.
ممکن است صدای اصلی مربوط به پمپ آب باشد، در حالی که در همان موتورخانه چیلر، فن و سایر تجهیزات نیز فعال هستند. بنابراین، صرف شنیدن صدا در فضای موتورخانه برای تعیین منبع کافی نیست و باید شرایط عملکرد تجهیزات نیز بررسی شود.
در این مرحله مواردی مانند صدای مکانیکی، صدای فن، ارتعاش موتور، لرزش پایه و صدای جریان سیالات باید مورد توجه قرار گیرند.
بررسی مسیر انتقال صدا
پس از شناسایی منبع، باید مسیر انتقال بررسی شود.
اگر صدا از طریق هوا منتقل شود، دیوارها، درها، دریچه‌ها، بازشوها و درزهای ساختمانی اهمیت بیشتری پیدا می کنند. اما اگر ارتعاش از طریق سازه منتقل شود، کف، پایه تجهیزات، لوله ها، اتصالات و محل اتصال دستگاه به سازه باید بررسی شوند.
این تفکیک کمک می کند راهکار عایق صوتی موتورخانه متناسب با مکانیزم واقعی انتقال انتخاب شود.
بررسی فضای دریافت کننده
فضایی که صدای موتورخانه در آن شنیده می شود نیز باید بررسی شود.
برای مثال، اگر موتورخانه در مجاورت اتاق خواب قرار داشته باشد، شرایط دیوار مشترک اهمیت زیادی دارد. اگر تجهیزات روی پشت بام قرار گرفته باشند، سقف طبقه آخر و نحوه اتصال تجهیزات به آن اهمیت بیشتری پیدا می کند.
بنابراین، ارزیابی صوتی فقط بررسی موتورخانه نیست؛ بلکه باید رابطه میان منبع صدا، مسیر انتقال و فضای دریافت کننده را در نظر گرفت.
بررسی نقاط ایجاد پل صوتی و ارتعاشی
اتصالات صلب یکی از نقاطی هستند که می توانند مسیر انتقال صدا و ارتعاش ایجاد کنند.
محل اتصال لوله ها به سازه، پایه تجهیزات، عبور تأسیسات از دیوار و کف و اتصال تجهیزات مکانیکی باید با دقت بررسی شوند.
گاهی یک نقطه اتصال کوچک می تواند بخشی از عملکرد سیستم عایق کاری را کاهش دهد. به همین دلیل، جزئیات اجرایی در کنار انتخاب ماده عایق اهمیت زیادی دارند.
اندازه گیری و مقایسه شرایط صوتی
در پروژه هایی که شدت مشکل اهمیت بیشتری دارد، می‌توان شرایط صوتی را با ابزارهای اندازه گیری مناسب بررسی کرد.
اندازه گیری سطح فشار صوت در نقاط مختلف و مقایسه شرایط هنگام روشن و خاموش بودن تجهیزات می تواند به شناسایی منبع اصلی کمک کند. در مسائل ارتعاشی نیز بررسی ارتعاش تجهیزات و سازه می تواند اطلاعات بیشتری درباره مسیر انتقال ارائه دهد.
هدف از اندازه گیری، صرفاً ثبت یک عدد نیست؛ بلکه باید از نتایج برای تصمیم گیری درباره روش کنترل صدا و ارتعاش استفاده شود.
چرا این مرحله در عایق بندی اهمیت دارد؟
اگر منبع صدا و مسیر انتقال به درستی شناسایی نشوند، ممکن است تمام تمرکز روی دیوار یا سقف موتورخانه قرار گیرد، در حالی که مشکل اصلی از لرزش پمپ، اتصال لوله یا پایه یک تجهیز ناشی می شود.
بنابراین، یک ارزیابی صوتی اصولی می تواند از انتخاب راهکار نامتناسب جلوگیری کند و باعث شود هزینه عایق بندی در بخش هایی صرف شود که بیشترین تأثیر را بر کاهش صدای مزاحم دارند.
در نتیجه، پیش از انتخاب نمد ترموباند، فوم پلی اتیلن، سیستم کف شناور، لرزه گیر یا هر راهکار دیگری، ابتدا باید مشخص شود که دقیقاً چه چیزی باید کنترل شود.
الزامات صوتی موتورخانه و چاهک آسانسور در طراحی ساختمان
طراحی صوتی موتورخانه و چاهک آسانسور نباید به مرحله ای موکول شود که ساختمان کاملاً ساخته شده و تجهیزات در محل خود نصب شده اند. اگر از ابتدا مسیرهای انتقال صدا و ارتعاش در طراحی دیده شوند، امکان انتخاب جزئیات اجرایی مناسب و هماهنگ سازی آنها با معماری، سازه و تأسیسات بیشتر خواهد بود.
در واقع، هدف از طراحی صوتی فقط کاهش صدای داخل موتورخانه نیست؛ بلکه باید از انتقال صدای مزاحم به فضاهای مسکونی نیز جلوگیری شود.
جانمایی موتورخانه و تجهیزات مکانیکی
محل قرارگیری موتورخانه یکی از عوامل مهم در کنترل صدای ساختمان است.
تا حد امکان باید از قرار دادن منابع پرصدا در مجاورت فضاهایی مانند اتاق خواب و فضاهای آرام ساختمان جلوگیری شود. اگر چنین جانمایی امکان پذیر نباشد، باید از همان ابتدا عملکرد صوتی دیوارها، کف، سقف و اتصالات تأسیسات در طراحی لحاظ شود.
همین موضوع درباره تجهیزات مکانیکی پشت بام نیز اهمیت دارد. قرارگیری چیلر، کندانسور، فن یا سایر تجهیزات در نزدیکی واحدهای طبقه آخر می تواند اهمیت کنترل ارتعاش و صدای هوابرد را افزایش دهد.
پیش بینی جداسازی ارتعاشی تجهیزات
تجهیزات مرتعش نباید بدون بررسی نحوه انتقال ارتعاش به سازه نصب شوند.
برای پمپ، فن، کمپرسور، چیلر و سایر تجهیزات مکانیکی باید محل نصب، نوع پایه، وزن تجهیز و شرایط ارتعاشی آن در نظر گرفته شود. سپس سیستم لرزه گیر مناسب انتخاب شود.
این جداسازی می تواند با استفاده از راهکارهایی مانند پدهای الاستومری، لرزه گیرهای لاستیکی یا فنری و در برخی شرایط سیستم کف شناور انجام شود.
کنترل اتصالات و عبور تأسیسات
یکی از الزامات مهم در عایق صوتی موتورخانه، توجه به محل عبور تأسیسات است.
لوله ها و کانال ها نباید بدون بررسی جزئیات اجرایی، مسیر مستقیمی برای انتقال ارتعاش میان تجهیزات و سازه ایجاد کنند.
محل عبور لوله از دیوار و کف، اتصال کانال ها، پایه تجهیزات و نقاط تماس با سازه باید در طراحی مشخص شوند. در صورت نیاز، می توان از لایه های جداکننده مناسب برای کاهش انتقال ارتعاش استفاده کرد.
طراحی دیوارها و سطوح جداکننده
اگر موتورخانه در مجاورت فضای مسکونی قرار داشته باشد، عملکرد دیوار مشترک اهمیت زیادی پیدا می کند.
جرم دیوار، ساختار آن، وجود درزها و بازشوها و نحوه اتصال اجزای مختلف باید در کنار یکدیگر بررسی شوند.
در برخی سیستم های ساختمانی می توان از ساختارهای چندلایه و ترکیب لایه های سنگین با لایه های جداکننده برای بهبود عملکرد صوتی استفاده کرد. با این حال، عملکرد نهایی به جزئیات کامل سیستم و کیفیت اجرا وابسته است.
الزامات صوتی چاهک آسانسور

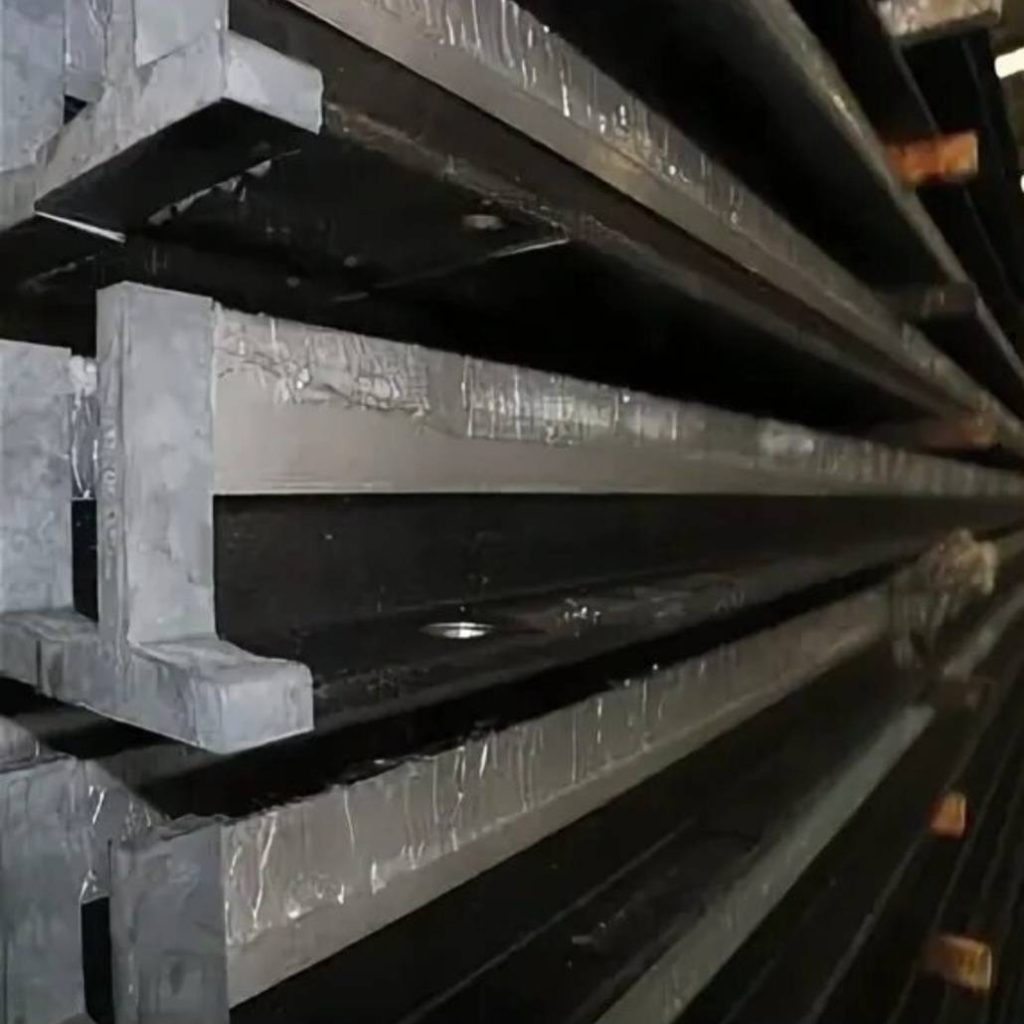

در چاهک آسانسور نیز باید مسیرهای انتقال صوت و ارتعاش از ابتدا بررسی شوند.
ریل ها، تجهیزات مکانیکی، محل اتصال قطعات به سازه و کف محل نصب تجهیزات می توانند در انتقال ارتعاش نقش داشته باشند. بنابراین، جزئیات جداسازی ارتعاشی این نقاط باید پیش از اجرای نهایی ساختمان مشخص شود.
در کنار آن، شرایط دیواره های چاهک و فضاهای مجاور نیز باید بررسی شوند تا صدای هوابرد و بازتاب های صوتی در صورت نیاز کنترل شوند.
هماهنگی معماری، سازه و تأسیسات
یکی از مهم ترین الزامات طراحی صوتی، هماهنگی میان رشته های مختلف ساختمان است.
راهکار عایق صوتی نباید پس از نهایی شدن معماری و تأسیسات به صورت جداگانه اضافه شود. محل موتورخانه، مسیر رایزرها، محل نصب تجهیزات، ضخامت و ساختار دیوارها و جزئیات کف باید تا حد امکان با در نظر گرفتن نیازهای صوتی هماهنگ شوند.
این هماهنگی به خصوص در ساختمان های مسکونی اهمیت دارد؛ زیرا یک تغییر کوچک در محل تجهیزات یا نحوه اجرای یک اتصال می تواند مسیر انتقال صدا را تغییر دهد.
بررسی عملکرد سیستم پیش از بهره برداری
پس از اجرای سیستم، بهتر است عملکرد نقاط حساس بررسی شود.
تجهیزات باید در شرایط کاری واقعی بررسی شوند و در صورت وجود صدای غیرعادی یا ارتعاش محسوس، علت آن مشخص شود. این بررسی می تواند پیش از تحویل ساختمان، فرصت مناسبی برای اصلاح برخی مشکلات اجرایی ایجاد کند.
به این ترتیب، عایق صوتی موتورخانه و چاهک آسانسور از یک اقدام اصلاحی پس از بروز مشکل، به بخشی از فرآیند طراحی و کنترل کیفیت ساختمان تبدیل می شود.
عایق صوتی چاهک آسانسور و کنترل صدای آسانسور
آسانسور یکی از تجهیزات ضروری ساختمان های چندطبقه است، اما عملکرد آن می تواند با تولید صدا و ارتعاش همراه باشد.
حرکت کابین، عملکرد تجهیزات مکانیکی، ارتعاش ریل ها و برخی ضربه ها می توانند به ایجاد صدا منجر شوند. اگر این ارتعاش به درستی از سازه جدا نشود، امکان انتقال آن به بخش های مختلف ساختمان وجود دارد.
چاهک آسانسور نیز به دلیل ساختار عمودی و وجود سطوح سخت، شرایط متفاوتی نسبت به بسیاری از فضاهای ساختمان دارد.
به همین دلیل، عایق صوتی چاهک آسانسور باید هم انتقال صدای هوابرد و هم انتقال ارتعاش را در نظر بگیرد.
مهم ترین منابع صدای آسانسور کدام اند؟
پیش از انتخاب راهکار، باید منبع صدا مشخص شود. بسته به نوع سیستم آسانسور و شرایط نصب، موارد زیر می توانند در ایجاد صدای مزاحم نقش داشته باشند:
- ارتعاش ریل ها
- تجهیزات مکانیکی
- موتور و اجزای مرتبط
- اتصالات تجهیزات به سازه
- حرکت کابین
- تماس ها و ضربه های مکانیکی
اگر منبع اصلی ارتعاش باشد، تمرکز صرف بر دیواره چاهک راهکار کاملی نخواهد بود.
جداسازی ارتعاشی ریل های آسانسور

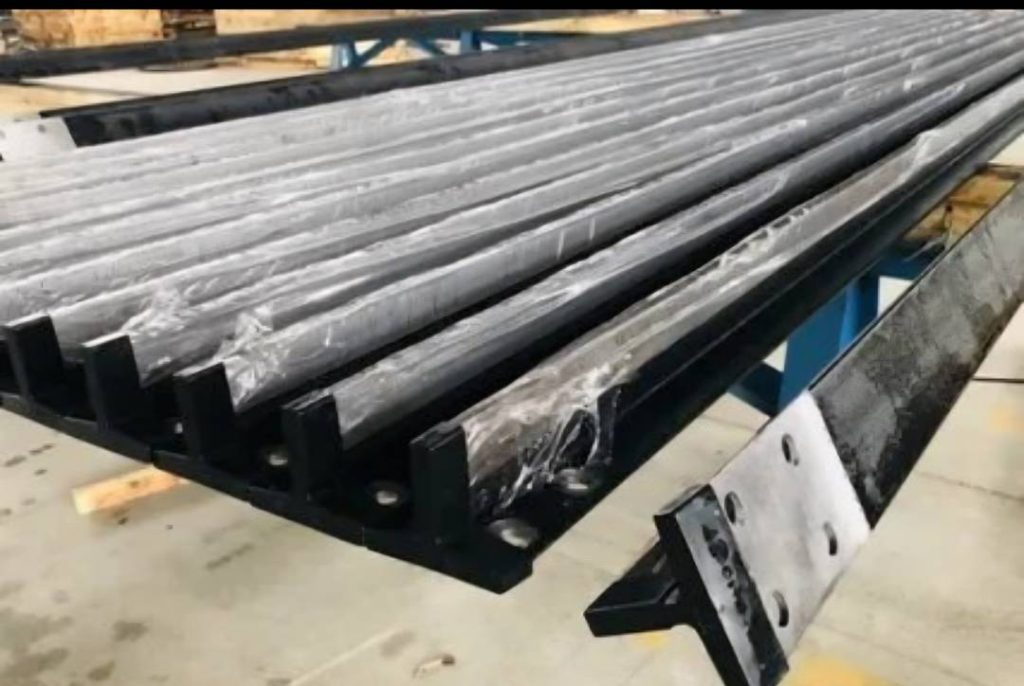

یکی از نقاط حساس در کنترل صدای آسانسور، محل اتصال ریل ها و تجهیزات مرتبط با آن به سازه است.
اتصال مستقیم و صلب می تواند مسیر انتقال ارتعاش ایجاد کند. در چنین شرایطی، استفاده از لایه های جداکننده و پدهای ارتعاش گیر متناسب با شرایط پروژه می تواند مورد بررسی قرار گیرد.

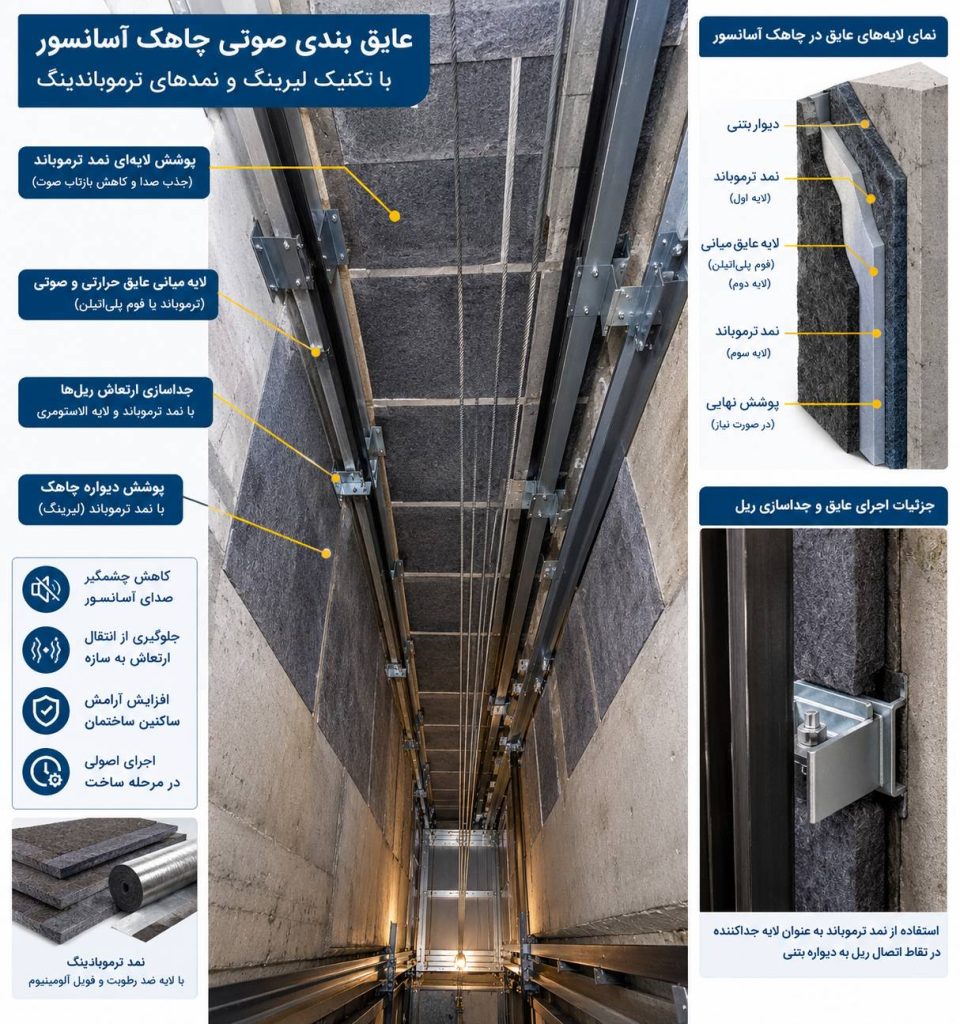

در برخی جزئیات اجرایی، نمد ترموباند نیز می تواند به عنوان بخشی از سیستم جداسازی مورد استفاده قرار گیرد.
البته انتخاب ضخامت، تراکم و سختی لایه جداکننده نباید صرفاً بر اساس این معیار باشد که «هرچه ضخیم تر، بهتر». بار تجهیز، فرکانس ارتعاش، نوع اتصال و مشخصات سیستم باید در انتخاب راهکار مورد توجه قرار گیرد.
کنترل ارتعاش کف و تجهیزات آسانسور
اگر تجهیزات مکانیکی مرتبط با آسانسور روی کف قرار گرفته باشند، نحوه انتقال ارتعاش از تجهیز به کف نیز باید بررسی شود.
بسته به مشخصات تجهیز و شرایط پروژه، گزینه هایی مانند موارد زیر قابل بررسی هستند:
- لرزه گیرهای لاستیکی
- لرزه گیرهای فنری
- پدهای الاستومری
- سیستم کف شناور
- لایه های جداکننده ارتعاش
هدف این سیستم ها کاهش انتقال ارتعاش از تجهیز به سازه است.
انتخاب راهکار باید بر اساس مشخصات واقعی تجهیز انجام شود. وزن، سرعت دوران و شرایط نصب از جمله عواملی هستند که می توانند بر انتخاب سیستم جداسازی تأثیر بگذارند.
آیا عایق کاری دیواره چاهک برای حذف صدای آسانسور کافی است؟
خیر.
در برخی شرایط می توان برای کاهش بازتاب صوت از سیستم های جاذب مناسب استفاده کرد، اما جذب صوت با جلوگیری از انتقال ارتعاش تفاوت دارد.
اگر ارتعاش از ریل یا تجهیزات به سازه منتقل شود، اجرای یک لایه جاذب روی دیواره چاهک نمی تواند به تنهایی این مسیر را حذف کند.
بنابراین عایق صوتی آسانسور باید بر اساس منبع صدا و مسیر انتقال طراحی شود، نه صرفاً بر اساس یک محصول یا پوشش مشخص.
عایق صوتی موتورخانه ساختمان؛ رویکرد سه مرحله ای

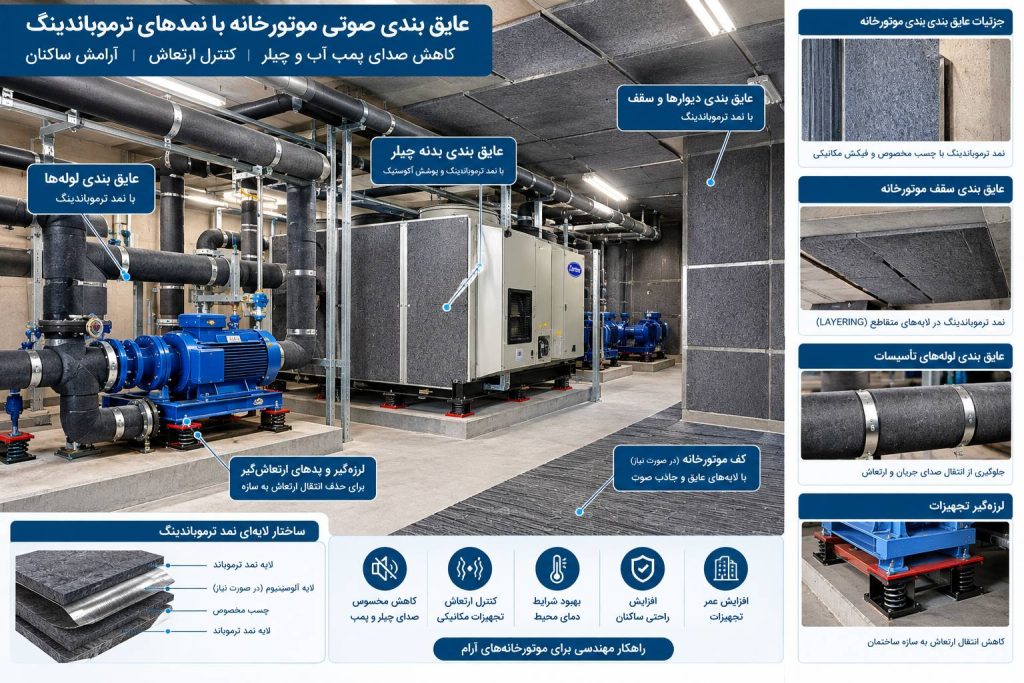

موتورخانه را می توان یکی از مهم ترین نقاط ساختمان از نظر هم زمانی تولید صدا و ارتعاش دانست.
تجهیزات متعدد در یک فضای محدود قرار گرفته اند و هر یک می توانند مسیر مستقلی برای انتقال صوت ایجاد کنند.
به همین دلیل، برای عایق صوتی موتورخانه بهتر است کنترل صدا در سه مرحله بررسی شود:
مرحله اول: کنترل منبع تولید صدا
اولین قدم، کاهش صدای خود تجهیز است.
انتخاب تجهیزات کم صدا، سرویس منظم، بالانس مناسب، کنترل سرعت و انتخاب صحیح ظرفیت دستگاه می تواند از تولید صدای اضافی جلوگیری کند.
این مرحله اهمیت زیادی دارد، زیرا عایق کاری زمانی منطقی تر است که ابتدا از تولید غیرضروری صدا جلوگیری شده باشد.
مرحله دوم: کنترل مسیر انتقال
در مرحله دوم باید مسیر حرکت صدا و ارتعاش کنترل شود.
لرزه گیر مناسب، اتصالات انعطاف پذیر، جداسازی تجهیزات از سازه و کنترل مسیر لوله ها از جمله اقداماتی هستند که در این مرحله بررسی می شوند.
مرحله سوم: کنترل فضای دریافت کننده
در نهایت باید فضایی که صدا به آن وارد می شود نیز بررسی شود.
اگر یک دیوار موتورخانه با اتاق خواب مشترک باشد، عملکرد صوتی دیوار، در، سقف، کف، دریچه ها و درزهای پیرامونی اهمیت پیدا می کند.
این نگاه سه مرحله ای کمک می کند به جای درمان یک نقطه، کل مسیر انتقال صدا بررسی شود.
عایق صوتی پمپ آب و پمپ های تأسیسات
پمپ های آب از مهم ترین تجهیزاتی هستند که می توانند ارتعاش را در ساختمان منتشر کنند.
چرخش موتور، عملکرد مکانیکی پمپ و اتصال آن به لوله ها می تواند باعث شود ارتعاش فقط در محل نصب باقی نماند.
اگر پمپ مستقیماً روی کف یا پایه نامناسب نصب شود، بخشی از ارتعاش ممکن است وارد سازه شود. اتصال صلب لوله ها نیز می تواند این مسیر را تقویت کند.
برای عایق صوتی پمپ آب و کنترل ارتعاش آن، موارد زیر باید بررسی شوند:
- انتخاب لرزه گیر مناسب زیر پمپ
- استفاده از اتصالات انعطاف پذیر
- جلوگیری از اتصال صلب لوله های مرتعش به سازه
- استفاده از پدهای الاستومری مناسب
- کنترل سرعت و بالانس پمپ
- بررسی یاتاقان ها و الکتروموتور
- کنترل انتقال ارتعاش در مسیر لوله ها
- عایق بندی صوتی نقاط حساس لوله ها
در برخی جزئیات اجرایی، نمد ترموباند و فوم پلی اتیلن نیز می توانند به عنوان بخشی از سیستم کنترل انتقال صوت و ارتعاش مورد استفاده قرار گیرند.
عایق صوتی چیلر، کندانسور و کمپرسور

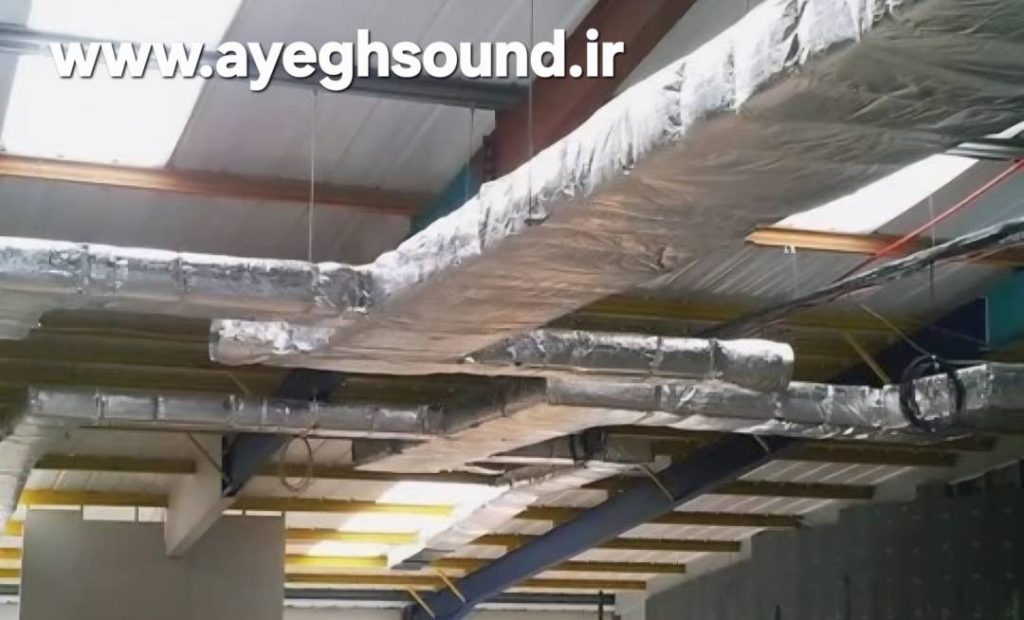

چیلر و تجهیزات سرمایشی می توانند چند نوع صدا را همزمان ایجاد کنند؛ از صدای مکانیکی گرفته تا صدای فن و ارتعاش کمپرسور.
این مسئله در ساختمان های مسکونی زمانی حساس تر می شود که تجهیزات روی پشت بام نصب شده باشند و فاصله کمی با واحدهای طبقه آخر داشته باشند.
در این شرایط، صدای چیلر می تواند از طریق هوا منتشر شود یا ارتعاش تجهیزات از پایه ها و اتصالات به سازه انتقال پیدا کند.
راهکارهای مهندسی کنترل صدای چیلر
برای عایق صوتی چیلر می توان بسته به شرایط پروژه راهکارهای زیر را بررسی کرد:
- استفاده از لرزه گیر مناسب
- جداسازی پایه تجهیزات از سازه
- استفاده از اتصالات انعطاف پذیر
- کنترل ارتعاش فن و کمپرسور
- انتخاب مناسب محل نصب
- ایجاد فاصله کافی از دیوارهای ساختمان
- استفاده از موانع یا محفظه آکوستیکی در صورت امکان
- کنترل مسیر صدای هوابرد
- جلوگیری از ایجاد پل صوتی در اتصالات
نکته مهم این است که راهکار مناسب برای هر چیلر باید بر اساس شرایط واقعی پروژه تعیین شود. شدت صدا، طیف فرکانسی، محل نصب، نوع تجهیز و مسیر انتقال می توانند روی انتخاب روش عایق بندی تأثیر داشته باشند.
کنترل صدای فن ها و هواکش های موتورخانه
فن ها و هواکش ها علاوه بر تولید صدای هوابرد، ممکن است ارتعاش مکانیکی نیز ایجاد کنند.
بنابراین در طراحی عایق صوتی فن باید هم خود دستگاه و هم کانال ها و اتصالات آن بررسی شوند.
استفاده از لرزه گیر مناسب و اتصالات انعطاف پذیر در کانال ها می تواند در کنترل انتقال ارتعاش مؤثر باشد.
بسته به شرایط پروژه، راهکارهایی مانند موارد زیر نیز قابل بررسی هستند:
- سایلنسر آکوستیکی
- کانال آکوستیک
- پوشش جاذب صوت
- محفظه آکوستیکی
- عایق صوتی اتصالات
انتخاب هر یک از این راهکارها باید بر اساس نوع فن، مسیر جریان هوا، شدت صدا و شرایط نصب انجام شود.
عایق صوتی بویلر، دیگ بخار و مشعل
بویلر، دیگ بخار و مشعل نیز از تجهیزاتی هستند که ممکن است در فضای موتورخانه منبع صدا و ارتعاش باشند.
در این تجهیزات، توجه به صدای خود دستگاه کافی نیست. نحوه نصب، اتصال تجهیزات به کف، وضعیت اتصالات و مسیر لوله ها نیز می تواند در انتقال صدا و ارتعاش مؤثر باشد.
بنابراین برای عایق صوتی بویلر و دیگ بخار ابتدا باید منبع اصلی صدا مشخص شود.
اگر بخشی از مشکل ناشی از عملکرد نامناسب تجهیز باشد، سرویس و تنظیم دستگاه می تواند بخشی از مسئله را حل کند. اگر ارتعاش از پایه یا اتصالات منتقل شود، باید سیستم جداسازی مناسب بررسی شود.
در نهایت، اگر صدای هوابرد به واحدهای مسکونی می رسد، عملکرد دیوارها، سقف، درها و سایر سطوح جداکننده نیز باید مورد بررسی قرار گیرد.
عایق صوتی لوله های آب، فاضلاب و تأسیسات مکانیکی
یکی از مسیرهای انتقال صدا که گاهی در طراحی ساختمان نادیده گرفته می شود، لوله ها و رایزرهای تأسیساتی هستند.
جریان آب، تخلیه فاضلاب، ضربه قوچ و ارتعاش تجهیزات می توانند از طریق لوله ها به دیوار، کف و سقف منتقل شوند.
به همین دلیل، عایق صوتی لوله باید در کنار سایر الزامات تأسیسات مکانیکی مورد توجه قرار گیرد.
چرا محل عبور لوله اهمیت دارد؟
محل عبور لوله از دیوار و سقف یکی از نقاط حساس است.
اگر لوله در این محل به‌صورت صلب با سازه تماس داشته باشد، امکان انتقال ارتعاش افزایش پیدا می کند.
به همین دلیل باید در طراحی جزئیات اجرایی، از ایجاد اتصال مستقیم و غیرضروری جلوگیری شود و برای نقاط حساس، راهکار مناسب جداسازی در نظر گرفته شود.
فوم پلی اتیلن و نمدهای مهندسی شده می توانند در برخی کاربردها به عنوان بخشی از سیستم جداسازی مورد استفاده قرار گیرند، اما انتخاب ماده باید بر اساس شرایط واقعی محل نصب انجام شود.
عایق صوتی موتورخانه پشت بام و خرپشته
قرار گرفتن موتورخانه یا تجهیزات مکانیکی روی پشت بام، حساسیت طراحی آکوستیکی را افزایش می دهد.
واحدهای طبقه آخر فاصله کمی با تجهیزات دارند و به همین دلیل کوچک ترین ضعف در سیستم لرزه گیری یا مسیر انتقال می تواند باعث ایجاد صدای مزاحم در فضای داخلی شود.
در این شرایط، عایق صوتی پشت بام باید از مرحله طراحی مورد توجه قرار گیرد.
کف موتورخانه
کف باید از نظر انتقال ارتعاش بررسی شود. در صورت نیاز می توان از سیستم کف شناور یا لایه های مناسب کنترل ارتعاش استفاده کرد.
دیوارهای موتورخانه
دیوارهای پیرامونی باید جرم و ساختار مناسبی برای کاهش انتقال صدای هوابرد داشته باشند.
همچنین درزها، بازشوها و محل عبور تأسیسات نباید نادیده گرفته شوند.
سقف طبقه آخر
اگر تجهیزات سنگین روی پشت بام قرار داشته باشند، مسیر انتقال ارتعاش به سقف آخرین طبقه باید از ابتدا بررسی شود.
جانمایی تجهیزات
فاصله تجهیزات از دیوارهای ساختمان و نحوه قرارگیری آنها نیز اهمیت دارد.
هر تجهیز باید بر اساس وزن، سرعت دوران و مشخصات ارتعاشی روی سیستم لرزه گیر متناسب قرار گیرد.
چرا عایق بندی صوتی باید از مرحله طراحی و ساخت انجام شود؟
یکی از مهم ترین اشتباهات در پروژه های ساختمانی این است که عایق صوتی پس از اتمام ساختمان و شروع سکونت ساکنان مورد توجه قرار گیرد.
در مرحله ساخت، دسترسی به کف، دیوار، سقف، رایزرها و محل اتصال تجهیزات بسیار ساده تر است.
اما بعد از تکمیل پروژه، بسیاری از این مسیرها پشت پوشش ها قرار می گیرند.
در نتیجه، اصلاح مشکل ممکن است نیازمند اقداماتی مانند:
- تخریب بخشی از کف یا دیوار
- باز کردن سقف کاذب
- جابه جایی تجهیزات
- اصلاح اتصالات
- اجرای مجدد پوشش ها
- صرف هزینه بیشتر برای نیروی انسانی
باشد.
بنابراین، پیش بینی عایق صوتی موتورخانه و کنترل ارتعاش تجهیزات از همان مرحله طراحی می تواند از بسیاری از اصلاحات پرهزینه بعدی جلوگیری کند.
نقش نمد ترموباند و فوم پلی اتیلن در کنترل صوت و ارتعاش
انتخاب ماده عایق باید بر اساس محل استفاده و مکانیزم انتقال صدا انجام شود.
نمد ترموباند می تواند در برخی جزئیات اجرایی به عنوان یک لایه جداکننده و بخشی از سیستم کاهش انتقال ارتعاش مورد استفاده قرار گیرد.
همچنین فوم پلی اتیلن، بسته به نوع، چگالی و ساختار، می تواند در برخی نقاط تماس، اتصالات و لوله ها به عنوان بخشی از سیستم جداسازی مورد استفاده قرار گیرد.
اما نباید عملکرد کل سیستم عایق صوتی را فقط به یک ماده نسبت داد.
جرم سطوح، نوع اتصال، مسیر انتقال، فرکانس صدا، نحوه اجرا و ترکیب اجزای سیستم همگی بر نتیجه نهایی اثر می گذارند.
بنابراین، انتخاب نمد ترموباند یا فوم پلی اتیلن باید بخشی از یک راهکار مهندسی باشد، نه جایگزینی برای طراحی کامل سیستم.
اشتباهات رایج در عایق صوتی موتورخانه و آسانسور
حتی اگر مواد مناسبی انتخاب شوند، اجرای اشتباه می تواند عملکرد نهایی سیستم را کاهش دهد.
۱. عایق کاری فقط دیوار موتورخانه
اگر مسیر اصلی صدا از کف، پایه یا لوله ها باشد، عایق دیوار به تنهایی کافی نیست.
۲. تصور اینکه ضخامت بیشتر همیشه بهتر است
عملکرد عایق فقط به ضخامت وابسته نیست. نوع صدا، فرکانس و مسیر انتقال اهمیت دارند.
۳. نادیده گرفتن لوله ها
لوله های متصل به تجهیزات می توانند مسیر انتقال ارتعاش ایجاد کنند.
۴. اتصال صلب تجهیزات به سازه
این اتصال می تواند انتقال ارتعاش را افزایش دهد.
۵. اشتباه گرفتن جاذب صوت با عایق صوتی
جذب صوت و جلوگیری از انتقال صوت دو هدف متفاوت هستند.
۶. نادیده گرفتن تجهیزات پشت بام
چیلر، کندانسور و فن های پشت بام می توانند به دلیل نزدیکی به طبقه آخر مشکل ساز شوند.
۷. بی توجهی به پل های صوتی
یک اتصال صلب کوچک نیز می تواند بخشی از مسیر انتقال صدا ایجاد کند.
۸. اجرای راهکار بعد از اتمام ساختمان
هرچه دسترسی به اجزای سازه و تأسیسات کمتر شود، اصلاح مشکل پیچیده تر خواهد شد.
چک لیست مهندسی عایق صوتی موتورخانه و آسانسور
پیش از تحویل پروژه بهتر است این موارد بررسی شوند:
- آیا تجهیزات مکانیکی دارای لرزه گیر مناسب هستند؟
- آیا پمپ ها و چیلرها اتصال صلب و مستقیم به سازه ندارند؟
- آیا اتصالات انعطاف پذیر در محل مناسب اجرا شده اند؟
- آیا لوله های تأسیسات از نظر انتقال ارتعاش بررسی شده اند؟
- آیا دیوار مشترک موتورخانه با واحد مسکونی از نظر صوتی مناسب است؟
- آیا درزها، درها و دریچه های موتورخانه کنترل شده اند؟
- آیا تجهیزات پشت بام از نظر انتقال ارتعاش به سقف طبقه آخر بررسی شده اند؟
- آیا چاهک آسانسور و اتصالات ریل ها از نظر انتقال ارتعاش بررسی شده اند؟
- آیا برای تجهیزات پرصدا، راهکار متناسب با طیف فرکانسی آنها در نظر گرفته شده است؟
این موارد می توانند به‌عنوان یک چک لیست اولیه برای بررسی نقاط حساس سیستم کنترل صدا و ارتعاش مورد استفاده قرار گیرند.
جمع بندی؛ عایق صوتی ساختمان یک سیستم است، نه یک محصول
صدای موتورخانه، پمپ آب، چیلر، آسانسور، فن، بویلر، دیگ بخار، مشعل و کندانسور را نمی توان همیشه با نصب یک ماده عایق روی یک سطح کنترل کرد.
راهکار اصولی از شناخت منبع صدا آغاز می شود، سپس مسیر انتقال بررسی می شود و در نهایت فضای دریافت کننده مورد توجه قرار می گیرد.
در عایق صوتی موتورخانه، کنترل منبع، جداسازی تجهیزات، استفاده از اتصالات مناسب، کنترل مسیر لوله ها و تقویت سطوح جداکننده باید در کنار یکدیگر دیده شوند.
در عایق صوتی چاهک آسانسور نیز علاوه بر صدای هوابرد، انتقال ارتعاش از ریل ها و تجهیزات به سازه اهمیت زیادی دارد.
برای چیلر، کندانسور و تجهیزات مکانیکی پشت بام نیز جانمایی صحیح، لرزه گیری مناسب و کنترل مسیر انتقال ارتعاش می تواند نقش مهمی در کاهش صدای منتقل شده به واحدهای مسکونی داشته باشد.
در نهایت، بهترین زمان برای پیش بینی این راهکارها، مرحله طراحی و ساخت ساختمان است؛ جایی که معماری، سازه و تأسیسات مکانیکی هنوز قابلیت هماهنگی با الزامات آکوستیکی را دارند.
عایق‌ساند با ارائه راهکارهای تخصصی در زمینه عایق بندی صوتی و کنترل ارتعاش، از جمله استفاده مهندسی از نمدهای ترموباند، فوم های پلی اتیلن و سایر سیستم های عایق صوتی و ارتعاشی، می تواند در طراحی و اجرای راهکارهای کنترل صدای تأسیسات مکانیکی ساختمان مورد استفاده قرار گیرد.
سوالات متداول
بهترین روش عایق صوتی موتورخانه چیست؟
روش مناسب به منبع صدا، مسیر انتقال و شرایط فضای دریافت کننده بستگی دارد. معمولاً باید کنترل منبع، جداسازی ارتعاش، کنترل مسیر انتقال و عایق‌کاری سطوح جداکننده در کنار یکدیگر بررسی شوند.
آیا عایق کاری دیوار موتورخانه برای حذف صدا کافی است؟
خیر. اگر ارتعاش از طریق کف، پایه تجهیزات، لوله ها یا اتصالات منتقل شود، عایق کاری دیوار به تنهایی نمی تواند تمام مسیرهای انتقال را کنترل کند.
برای کاهش صدای پمپ آب چه راهکاری مناسب است؟
لرزه گیر متناسب با تجهیز، اتصالات انعطاف پذیر، کنترل اتصال لوله ها به سازه، بررسی بالانس و سرعت پمپ و کنترل وضعیت تجهیزات از موارد مهم هستند.
آیا نمد ترموباند برای عایق صوتی موتورخانه کاربرد دارد؟
نمد ترموباند می‌تواند در برخی جزئیات اجرایی به عنوان بخشی از سیستم جداسازی و کنترل انتقال ارتعاش مورد استفاده قرار گیرد. انتخاب آن باید متناسب با محل کاربرد و مشخصات پروژه باشد.
برای عایق صوتی چاهک آسانسور چه نکاتی اهمیت دارد؟
علاوه بر کنترل صدای هوابرد، باید مسیر انتقال ارتعاش از ریل ها، تجهیزات و اتصالات به سازه بررسی شود.
آیا فوم پلی اتیلن برای عایق صوتی لوله مناسب است؟
بسته به نوع و مشخصات فوم، می توان از آن در برخی نقاط تماس و جزئیات جداسازی لوله ها استفاده کرد. نتیجه نهایی به طراحی و اجرای کل سیستم وابسته است.
چرا عایق بندی موتورخانه بهتر است در مرحله ساخت انجام شود؟
زیرا در مرحله ساخت دسترسی به کف، دیوار، سقف، رایزر و اتصالات آسان تر است و می توان مسیرهای انتقال صدا و ارتعاش را پیش از پوشانده شدن آنها کنترل کرد.
آیا افزایش ضخامت عایق باعث حذف کامل صدا می شود؟
خیر. عملکرد سیستم به عواملی مانند نوع صدا، فرکانس، جرم سطوح، مسیر انتقال، اتصالات و کیفیت اجرا نیز وابسته است.
