صدای صحبت کردن همسایه، صدای تلویزیون، موسیقی، قدم زدن یا حتی کارکرد تجهیزات تأسیساتی، از جمله مشکلاتی هستند که می توانند آرامش ساکنان آپارتمان ها را تحت تأثیر قرار دهند. در بسیاری از مواقع، افراد تصور می کنند که تمام این صداها از دیوار مشترک بین دو واحد عبور می کنند و به همین دلیل، اولین راهکاری که به ذهنشان می رسد، اجرای عایق صوتی روی دیوار است. اما گاهی با وجود عایق بندی دیوار، همچنان صدای همسایه در فضای خانه شنیده می شود.
صدای همسایه همیشه از دیوار مشترک وارد خانه نمی شود. در ساختمان ها، صدا می تواند از طریق سقف، کف، ستون ها، تیرها، اتصالات سازه ای، مسیرهای تأسیساتی و حتی شکاف های کوچک اطراف اجزای ساختمان منتقل شود. به همین دلیل، تقویت عایق صوتی یک بخش از ساختمان، بدون شناسایی مسیر اصلی انتقال صدا، لزوماً مشکل را برطرف نمی کند.
برای مثال، ممکن است صدای صحبت کردن همسایه از دیوار مشترک عبور کند، اما صدای کشیدن صندلی یا قدم زدن از طریق کف و سازه ساختمان به واحد شما برسد. همچنین گاهی صدایی که تصور می کنید از واحد مجاور شنیده می شود، در واقع از رایزر، کانال تهویه یا تجهیزات مکانیکی ساختمان انتقال پیدا می کند.
در این مقاله از عایق ساند، با ۷ مسیر مهم انتقال صدای همسایه در ساختمان آشنا می شوید، تفاوت صدای هوابرد و کوبه‌ای را بررسی می کنیم و توضیح می دهیم چگونه می توان مسیر ورود صدا را شناسایی کرد و متناسب با آن، روش عایق بندی صوتی مناسبی در نظر گرفت.
فهرست مطالب:
- انتقال صدا در ساختمان چگونه اتفاق می افتد؟
- صدای هوابرد (Airborne Sound) چیست؟
- صدای کوبه ای و سازه ای (Impact / Structure-Borne Sound) چیست؟
- ۷ مسیر پنهان انتقال صدای همسایه در ساختمان
- چگونه مسیر ورود صدای همسایه را تشخیص دهیم؟
- چرا با وجود عایق صوتی دیوار مشترک، هنوز صدای همسایه شنیده می شود؟
- آیا عایق صوتی دیوار مشترک همیشه مشکل را حل می کند؟
- عایق بندی صوتی کامپوزیتی چندلایه چیست؟
- پیش از عایق بندی صوتی، این ۷ سؤال را بررسی کنید
- جمع بندی؛ برای کاهش صدای همسایه، ابتدا مسیر انتقال را پیدا کنید
انتقال صدا در ساختمان چگونه اتفاق می افتد؟
برای شناخت مسیر ورود صدای همسایه، ابتدا باید با نحوه انتشار صدا در ساختمان آشنا شویم. صدا در محیط های ساختمانی فقط از طریق هوا حرکت نمی کند. ارتعاشات می توانند وارد دیوارها، کف، سقف و سایر اجزای سازه شوند و از طریق آنها به فضاهای دیگر برسند.
به‌طور کلی، انتقال صدا در ساختمان به دو گروه اصلی تقسیم می شود: صدای هوابرد و صدای کوبه ای یا سازه ای. شناخت تفاوت این دو نوع صدا، در انتخاب روش مناسب عایق بندی اهمیت زیادی دارد.
صدای هوابرد (Airborne Sound) چیست؟
صدای هوابرد به صداهایی گفته می شود که ابتدا در هوا منتشر می شوند. زمانی که فردی صحبت می کند، تلویزیون روشن است یا موسیقی پخش می شود، امواج صوتی در هوا حرکت می کنند و در صورت برخورد با دیوار، سقف، در یا سایر اجزای ساختمان، بخشی از انرژی آنها به ارتعاش تبدیل می شود.
اگر ساختار جداکننده نتواند انرژی صوتی را به اندازه کافی کنترل کند، بخشی از این ارتعاشات به سمت دیگر منتقل می شوند و دوباره در فضای مجاور به شکل صدا شنیده می شوند.
نمونه هایی از صدای هوابرد عبارت اند از:
- مکالمه و گفت و گوی همسایه ها
- صدای تلویزیون و رادیو
- موسیقی و صدای بلندگو
- صدای گریه، خنده یا فریاد
- صدای صحبت کردن افراد در راهرو
در کنترل این نوع صدا، عواملی مانند جرم سطح جداکننده، تعداد لایه ها، نحوه اتصال اجزا، وجود حفره هوایی و درزبندی صحیح نقش دارند. البته عملکرد نهایی به کل ساختار وابسته است و نمی توان تنها با انتخاب یک متریال، میزان عایق صوتی را تعیین کرد.
صدای کوبه ای و سازه ای (Impact / Structure-Borne Sound) چیست؟
صدای کوبه ای زمانی ایجاد می شود که ضربه یا نیروی مکانیکی مستقیماً به یکی از اجزای ساختمان وارد شود. در این شرایط، ارتعاشات به جای اینکه صرفاً از هوا عبور کنند، از طریق مصالح و اتصالات ساختمانی انتقال پیدا می کنند.
برای مثال، وقتی فردی روی کف راه می رود، صندلی را روی زمین می کشد یا جسمی روی کف می افتد، نیروی وارد شده می تواند کف را به ارتعاش درآورد. این ارتعاشات ممکن است از طریق دال بتنی، دیوارها، ستون ها و سایر اجزای متصل، به بخش های دیگر ساختمان منتقل شوند.
نمونه هایی از این نوع صدا عبارت اند از:
- صدای قدم زدن در طبقه بالا
- صدای افتادن اشیا روی زمین
- صدای کشیدن میز و صندلی
- صدای ضربه به دیوار
- لرزش پمپ، فن و سایر تجهیزات مکانیکی
در این موارد، ممکن است صدای مزاحم در نقطه ای دورتر از محل ایجاد ارتعاش شنیده شود. به همین دلیل، برای کنترل صدای کوبه ای و سازه ای، بررسی مسیر انتقال ارتعاش اهمیت زیادی دارد و عایق بندی سطحی به تنهایی ممکن است کافی نباشد.
تفاوت اصلی این دو نوع صدا در مسیر اولیه انتقال آنهاست:
| صدای هوابرد | صدای کوبه ای و سازه ای |
| ابتدا در هوا منتشر می شود. | با ضربه یا ارتعاش مکانیکی ایجاد می شود. |
| مانند صدای صحبت و تلویزیون است. | مانند قدم زدن و کشیدن صندلی است. |
| کنترل آن به عملکرد صوتی اجزای جداکننده وابسته است. | کنترل آن به کاهش ضربه و جداسازی ارتعاش نیز وابسته است. |
در عمل، بعضی صداها ترکیبی از هر دو نوع هستند. برای مثال، یک دستگاه مکانیکی می تواند هم صدای قابل شنیدن در هوا تولید کند و هم ارتعاش را به کف یا دیوار منتقل کند.
۷ مسیر پنهان انتقال صدای همسایه در ساختمان
صدای همسایه ممکن است از مسیرهای مختلفی به فضای داخلی خانه برسد. بعضی از این مسیرها کاملاً قابل مشاهده هستند، اما برخی دیگر در پشت دیوارها، داخل سقف کاذب یا در محل اتصال اجزای سازه ای قرار دارند.
شناخت این مسیرها کمک می کند پیش از انتخاب متریال و اجرای عایق بندی، علت احتمالی مشکل را دقیق تر بررسی کنیم.

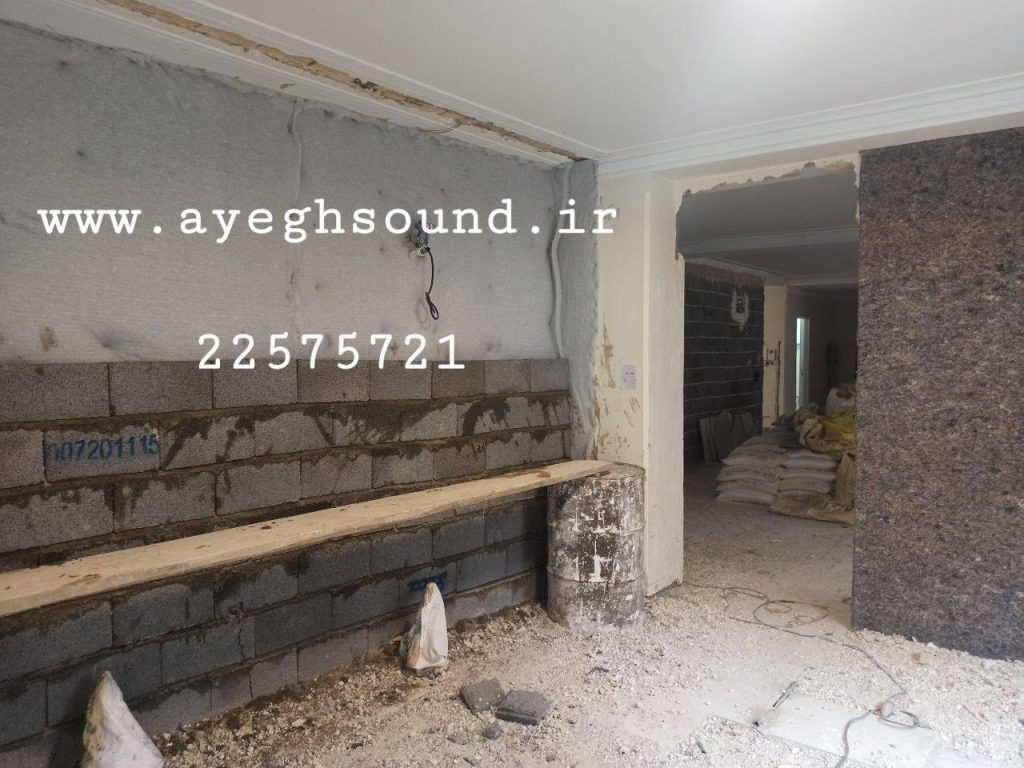

۱. دیوار مشترک بین دو واحد
دیوار مشترک بین دو واحد یکی از نخستین مسیرهایی است که هنگام شنیدن صدای همسایه مورد توجه قرار می گیرد. این دیوار نقش جداکننده دو فضای مستقل را بر عهده دارد و اگر عملکرد صوتی مناسبی نداشته باشد، ممکن است بخش قابل توجهی از صدای هوابرد از آن عبور کند.
برای مثال، اگر صدای مکالمه یا تلویزیون همسایه به وضوح از یک سمت اتاق شنیده شود، دیوار مشترک می تواند یکی از مسیرهای احتمالی انتقال صدا باشد. با این حال، شنیده شدن صدا در نزدیکی دیوار به تنهایی برای اثبات اینکه دیوار تنها مسیر انتقال است، کافی نیست.
عملکرد صوتی دیوار به عوامل متعددی وابسته است، از جمله:
- جرم سطحی دیوار: جرم و نوع مصالح می توانند بر میزان عبور صدا تأثیر بگذارند.
- تعداد و نوع لایه ها: دیوارهای چندلایه با طراحی مناسب می توانند عملکرد صوتی متفاوتی نسبت به دیوارهای تک لایه داشته باشند.
- فاصله بین لایه ها: در سیستم های چندلایه، حفره هوایی و نحوه طراحی آن در عملکرد آکوستیکی اهمیت دارد.
- جداسازی سازه ای: اتصالات صلب بین لایه ها ممکن است انتقال ارتعاش را افزایش دهند.
- درزها و شکاف ها: بازشوهای بدون درزبندی مناسب می توانند مسیر نشت صدا ایجاد کنند.
- انتقال جانبی: صدا ممکن است از طریق کف، سقف و اتصالات اطراف دیوار از سیستم عایق بندی عبور کند.
به همین دلیل، اگر دیوار مشترک عملکرد صوتی مناسبی نداشته باشد، اجرای یک سیستم عایق صوتی چندلایه می تواند یکی از راهکارهای قابل بررسی باشد. در چنین سیستمی ممکن است از صفحات گچی، لایه های جاذب صوت و اتصالات انعطاف پذیر استفاده شود تا جرم، جذب و جداسازی متناسب با شرایط پروژه تأمین شوند.
نکته مهم این است که افزایش ضخامت دیوار یا نصب یک لایه عایق روی آن، به تنهایی تضمین کننده نتیجه مطلوب نیست. انتخاب سیستم باید با توجه به نوع صدا، ساختار دیوار موجود و احتمال وجود مسیرهای جانبی انجام شود.
۲. سقف و کف واحد
سقف و کف ساختمان از جمله مسیرهایی هستند که در بسیاری از پروژه های عایق بندی صوتی کمتر از دیوار مشترک به آنها توجه می شود. در حالی که این بخش ها می توانند نقش مهمی در انتقال صدای کوبه ای و سازه ای داشته باشند.
برای مثال، زمانی که همسایه طبقه بالا روی کف راه می رود، جسمی را روی زمین می اندازد یا صندلی جابه جا می کند، ارتعاشات ایجاد شده ممکن است وارد دال بتنی ساختمان شوند. این ارتعاشات می توانند در کف، سقف یا دیوارهای واحدهای مجاور منتشر شوند و در فضای دیگری به شکل صدای مزاحم شنیده شوند.
در بعضی ساختمان ها، حتی صدای هوابرد نیز ممکن است از طریق سقف و کف منتقل شود؛ به ویژه زمانی که ساختار جداکننده عملکرد صوتی کافی نداشته باشد یا اتصالات سازه ای، مسیر انتقال جانبی ایجاد کنند.
یکی از مفاهیم مهم در این زمینه، انتقال جانبی صدا (Flanking Transmission) است. این اصطلاح به انتقال صدا از مسیرهایی غیر از عنصر جداکننده اصلی اشاره دارد. برای مثال، اگر دیوار مشترک به خوبی عایق شده باشد اما صدا از طریق دال بتنی متصل به آن منتقل شود، بخشی از انرژی صوتی می تواند بدون عبور مستقیم از دیوار وارد فضای مجاور شود.
روش کنترل صدا در سقف و کف به نوع آن بستگی دارد. در برخی شرایط، اجرای کف شناور، استفاده از لایه های ارتجاعی زیر کف یا طراحی سقف کاذب آکوستیکی می تواند مورد بررسی قرار گیرد. البته انتخاب این راهکارها به نوع صدا، محدودیت ارتفاع، وزن مجاز، ساختار موجود و محل ایجاد ارتعاش وابسته است.
برای نمونه، اجرای سقف کاذب جدا شده از سازه ممکن است در کنترل بخشی از صدای هوابرد مؤثر باشد، اما در مواجهه با ارتعاشات شدید سازه ای، لازم است مسیر انتقال ارتعاش نیز به‌صورت تخصصی بررسی شود.

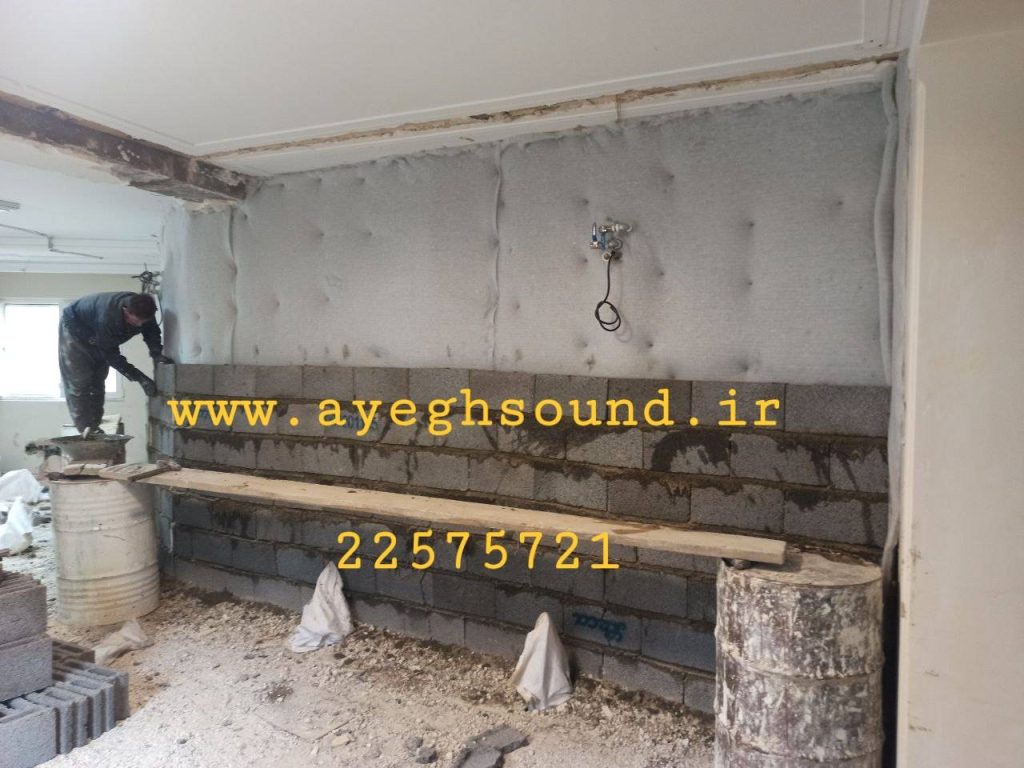

۳. ستون ها، تیرها و اتصالات سازه ای
ستون ها، تیرها و دال های بتنی، اجزای اصلی بسیاری از ساختمان ها هستند و به دلیل پیوستگی سازه ای می توانند ارتعاشات را در بخش های مختلف ساختمان منتقل کنند.
زمانی که یک ضربه یا ارتعاش به یکی از اجزای سازه ای وارد می شود، انرژی آن ممکن است در امتداد عضو و اتصالات مرتبط منتشر شود. به همین دلیل، گاهی صدای مزاحم در نقطه ای از خانه شنیده می شود که فاصله زیادی با محل ایجاد آن دارد.
برای مثال، ممکن است تجهیزی در فضای تأسیسات ساختمان نصب شده باشد، اما ارتعاش آن از طریق اتصالات صلب به تیر یا ستون منتقل شود و در واحدی دیگر به شکل صدای وزوز یا لرزش قابل شنیدن باشد.
یکی از مشکلات احتمالی در اجرای عایق صوتی، ایجاد پل صوتی (Acoustic Bridge) است. پل صوتی زمانی به وجود می آید که یک اتصال یا جزء صلب، مسیری برای انتقال ارتعاش بین بخش هایی ایجاد کند که قرار بوده از یکدیگر جدا باشند.
برای مثال، اگر در اجرای دیوار عایق صوتی از اتصالات نامناسب استفاده شود یا یک بخش فلزی به‌صورت صلب، لایه های جداشده را به یکدیگر متصل کند، ممکن است بخشی از عملکرد سیستم کاهش یابد.
در طراحی آکوستیکی، به همین دلیل فقط سطح دیوار یا سقف بررسی نمی شود؛ بلکه اتصالات پیرامونی، نحوه اتصال صفحات، مجاورت اجزای سازه‌ای و احتمال انتقال جانبی نیز اهمیت دارند.
راهکار مناسب برای کنترل این نوع انتقال صدا به شناسایی مسیر ارتعاش وابسته است. استفاده از اتصالات آکوستیکی، جداکننده های ارتجاعی و طراحی دقیق محل اتصال اجزا می تواند در بعضی پروژه ها مؤثر باشد؛ اما هرگونه تغییر در اجزای سازه ای باید با رعایت الزامات فنی و ایمنی ساختمان انجام شود.
۴. پریزهای برق و قوطی های تأسیسات
پریزهای برق، قوطی های کلید و محل عبور کابل ها از جمله نقاطی هستند که ممکن است عملکرد صوتی دیوار را تحت تأثیر قرار دهند. این موضوع به‌ویژه در دیوارهای مشترک یا دیوارهای سبک چندلایه اهمیت دارد.
در بعضی ساختمان ها، قوطی های برق دو طرف دیوار مشترک در فاصله بسیار کمی از یکدیگر نصب می شوند. اگر اطراف این قوطی ها به درستی اجرا و درزبندی نشده باشد، ممکن است مسیرهایی برای عبور صدا ایجاد شود.
همچنین وجود حفره های باز در اطراف تجهیزات برقی یا محل عبور کابل ها می تواند باعث کاهش عملکرد صوتی دیوار شود. در دیوارهای چندلایه نیز اجرای نامناسب لایه ها و باقی ماندن شکاف در اطراف قوطی ها ممکن است به ایجاد نقاط ضعف آکوستیکی منجر شود.
برای کاهش این مشکل، بهتر است هنگام طراحی و اجرای عایق صوتی، محل پریزها و مسیر عبور تأسیسات از ابتدا بررسی شود. در صورت نیاز، می توان از قوطی های مناسب آکوستیکی، جزئیات اجرایی اصلاح شده و مواد درزبندی سازگار با سیستم استفاده کرد.
البته هرگونه دست کاری پریزها و سیم کشی باید توسط فرد متخصص برق انجام شود. استفاده از مواد عایق یا درزبند نامناسب در اطراف تجهیزات الکتریکی می تواند خطرآفرین باشد.

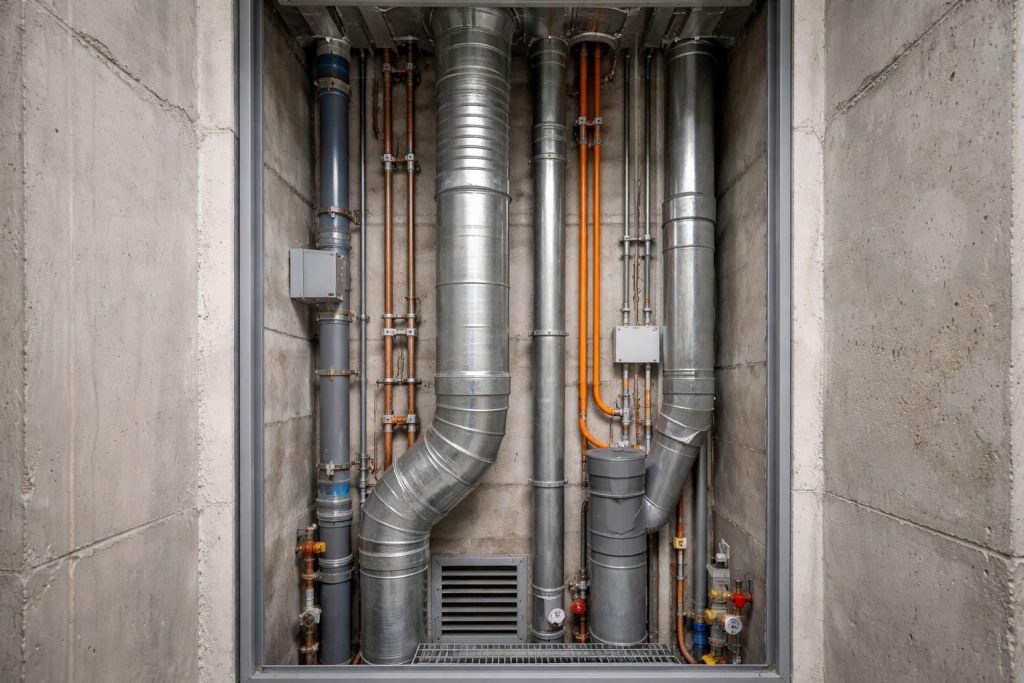

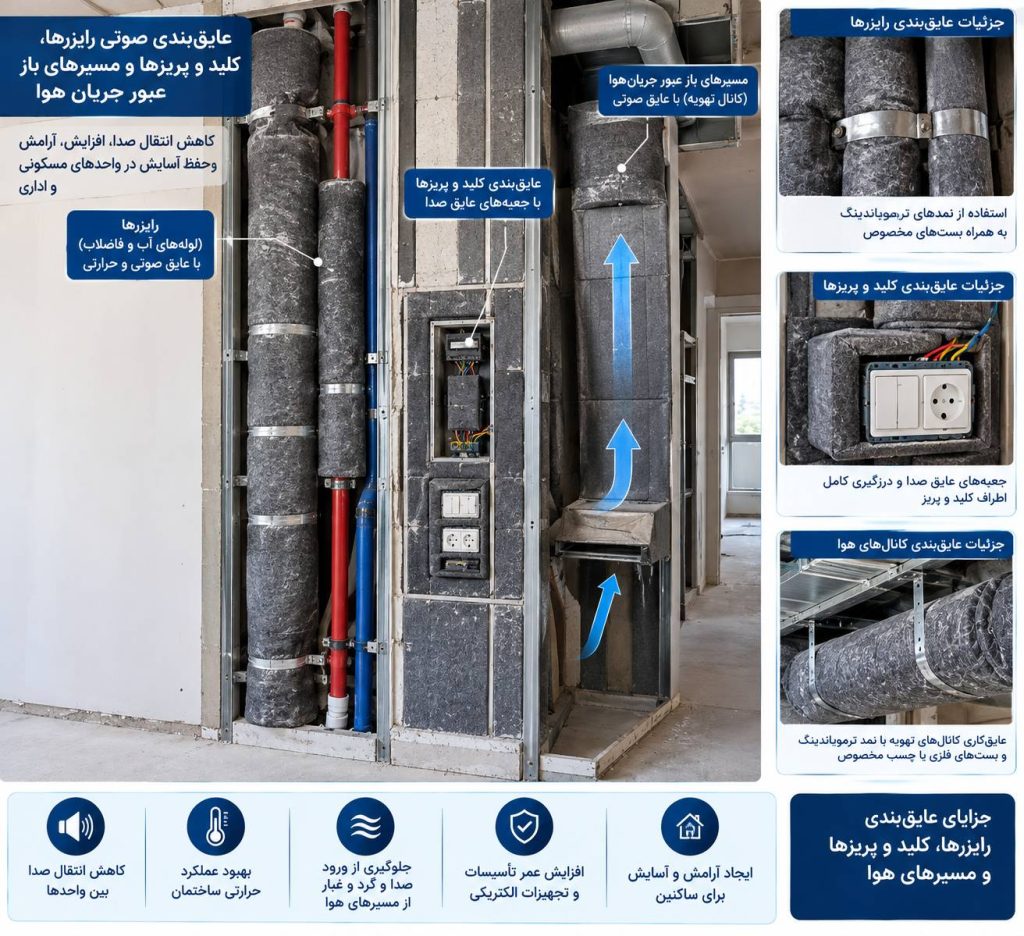

۵. رایزرها و کانال های تأسیساتی
رایزرهای تأسیساتی و کانال های تهویه از دیگر مسیرهای احتمالی انتقال صدای همسایه در ساختمان هستند. این فضاها معمولاً برای عبور لوله های آب، فاضلاب، کابل ها، کانال های هوا و سایر تأسیسات در نظر گرفته می شوند و گاهی چندین طبقه را به یکدیگر متصل می کنند.
اگر جداره رایزر یا محل عبور تأسیسات به درستی طراحی و اجرا نشده باشد، صدا می تواند از طریق این فضاها بین طبقات و واحدهای مختلف منتقل شود.
برای مثال، صدای جریان آب در لوله ها، صدای عملکرد فن یا صدای تجهیزات مکانیکی ممکن است از طریق رایزر به طبقات دیگر برسد. در بعضی شرایط، صدای گفت و گو نیز می تواند از مسیر فضاهای باز تأسیساتی منتقل شود.
از طرف دیگر، لوله ها و کانال ها ممکن است به‌صورت صلب به دیوارها یا سقف متصل شده باشند. در این حالت، ارتعاش تجهیزات یا جریان سیال می‌تواند به اجزای ساختمان منتقل شود و در فضای مجاور منتشر شود.
برای کنترل این نوع صدا، ابتدا باید مشخص شود که مسیر انتقال از فضای خالی رایزر، جداره آن، کانال یا اتصالات تأسیساتی عبور می کند. سپس با توجه به شرایط پروژه، می توان راهکارهایی مانند درزبندی مناسب، عایق کاری کانال ها، استفاده از اتصالات ارتجاعی یا اصلاح جداره رایزر را بررسی کرد.
باید توجه داشت که کانال های تهویه به جریان هوای مورد نیاز ساختمان وابسته اند. بنابراین مسدود کردن آنها برای کاهش صدا، راهکار مناسبی نیست و هرگونه اصلاح باید با حفظ عملکرد تهویه و الزامات ایمنی انجام شود.
۶. درزهای پیرامونی و شکاف های کوچک
گاهی دلیل ورود صدای همسایه، نه ضعف کلی دیوار یا سقف، بلکه وجود شکاف ها و درزهای کوچکی است که در محل اتصال اجزای ساختمان ایجاد شده اند. این نقاط ممکن است در نگاه اول اهمیت چندانی نداشته باشند، اما در برخی شرایط می توانند مسیر نشت صوتی ایجاد کنند.
برای مثال، اگر اطراف چهارچوب در، پنجره یا محل عبور لوله ها به درستی درزبندی نشده باشد، صدا می تواند از این مسیرها عبور کند. این موضوع به ویژه در ساختمان هایی که دیوارهای جداکننده عملکرد مناسبی دارند، اما جزئیات اجرایی آنها ناقص است، اهمیت پیدا می کند.
مهم ترین نقاطی که باید از نظر نشت صوتی بررسی شوند عبارت اند از:
- محل اتصال دیوار به کف
- محل اتصال دیوار به سقف
- اطراف چهارچوب درها
- درزهای پیرامونی پنجره ها
- محل عبور لوله های آب و فاضلاب
- محل عبور کابل ها و تجهیزات برقی
- اتصالات بین صفحات دیوارهای چندلایه
- شکاف های باقی مانده در پشت تجهیزات نصب شده
در کنترل این مسیرها، استفاده از درزبندهای مناسب و سازگار با نوع اتصال اهمیت زیادی دارد. در بعضی نقاط، استفاده از درزگیرهای انعطاف پذیر می تواند از ایجاد اتصال صلب و انتقال ناخواسته ارتعاش نیز جلوگیری کند.
البته هر درزی را نمی توان با یک نوع ماده پوشاند. برای مثال، درزهای انبساطی، محل های دارای حرکت سازه ای و بخش هایی که نیاز به مقاومت در برابر حریق دارند، باید با جزئیات فنی مناسب اجرا شوند.
به همین دلیل، درزبندی صحیح بخشی از طراحی سیستم عایق صوتی است و نباید آن را به مرحله پایانی و اقدامات سطحی محدود کرد.
۷. انتقال ارتعاش از تجهیزات و تأسیسات
گاهی صدایی که ساکنان به عنوان صدای همسایه می شنوند، در واقع از تجهیزات مکانیکی ساختمان ایجاد می شود. پمپ آب، فن، چیلر، کمپرسور، موتور آسانسور، تجهیزات تهویه و سایر دستگاه های مکانیکی می توانند صدا و ارتعاش تولید کنند.
این تجهیزات ممکن است در موتورخانه، پشت بام، پارکینگ، فضای تأسیسات یا حتی داخل واحدهای مجاور نصب شده باشند. اگر صدای آنها به درستی کنترل نشود، می تواند به فضاهای دیگر منتقل شود و آرامش ساکنان را مختل کند.
در این شرایط، دو مسیر اصلی برای انتقال صدا وجود دارد:
- انتقال هوابرد: صدای تولیدشده توسط موتور یا فن در هوا منتشر می شود و از طریق دیوارها، سقف، درها یا کانال های تهویه به فضاهای دیگر می رسد.
- انتقال سازه ای: ارتعاش دستگاه از طریق پایه ها، اتصالات، لوله ها و سایر اجزای صلب به سازه ساختمان منتقل می شود.
برای مثال، اگر پمپ آب روی پایه ای بدون جداسازی ارتعاشی نصب شده باشد، لرزش آن می تواند به کف موتورخانه منتقل شود. سپس این ارتعاش از طریق اجزای سازه ای در ساختمان منتشر شود و در واحدهای دیگر به شکل صدای مزاحم شنیده شود.
در چنین شرایطی، عایق بندی دیوار اتاقی که صدا در آن شنیده می شود، لزوماً راهکار اصلی نیست. ممکن است لازم باشد پایه های دستگاه، اتصالات لوله ها، محل نصب، شرایط عملکرد و عایق کاری صوتی فضای تجهیزات بررسی شوند.
راهکارهایی مانند استفاده از لرزه گیرهای متناسب با وزن و دور دستگاه، اتصالات انعطاف پذیر، طراحی مناسب پایه ها و عایق کاری آکوستیکی فضای تجهیزات، با توجه به منشأ صدا قابل بررسی هستند.
نکته مهم این است که کنترل صدا و ارتعاش تجهیزات مکانیکی باید به صورت یک سیستم یکپارچه انجام شود. انتخاب یک لرزه گیر یا پوشش عایق بدون در نظر گرفتن مشخصات دستگاه و مسیر انتقال ارتعاش، ممکن است نتیجه مورد انتظار را ایجاد نکند.
چگونه مسیر ورود صدای همسایه را تشخیص دهیم؟
پس از آشنایی با مسیرهای مختلف انتقال صدا، پرسش مهم این است که چگونه می توان متوجه شد صدای مزاحم از کدام بخش ساختمان وارد خانه می شود؟
تشخیص مسیر انتقال صدا همیشه ساده نیست؛ زیرا ممکن است صدا از یک بخش ساختمان وارد سازه شود و در نقطه ای دیگر به فضای داخلی برسد. با این حال، توجه به چند نشانه می تواند به شناسایی مسیرهای احتمالی کمک کند.
۱. به محل شنیده شدن صدا توجه کنید
یکی از نخستین اقداماتی که می توانید انجام دهید، بررسی محل هایی است که صدا در آنها واضح تر شنیده می شود.
برای مثال، اگر صدای گفت و گو در نزدیکی دیوار مشترک واضح تر باشد، دیوار می تواند یکی از مسیرهای احتمالی انتقال صدا باشد. اگر صدای مزاحم بیشتر در نزدیکی سقف شنیده شود، ممکن است سقف یا اتصالات سازه ای در انتقال آن نقش داشته باشند.
البته شدت صدای شنیده شده در یک نقطه، به تنهایی مسیر واقعی انتقال را مشخص نمی کند. بازتاب صدا از سطوح داخلی، شکل اتاق و نحوه انتشار ارتعاش در سازه نیز می توانند بر محل شنیده شدن صدا تأثیر بگذارند.
۲. نوع صدای مزاحم را مشخص کنید
توجه به ماهیت صدا می تواند در تشخیص مسیر انتقال آن مفید باشد.
برای مثال:
- اگر صدای صحبت کردن، تلویزیون یا موسیقی را می شنوید، احتمال انتقال هوابرد مطرح است.
- اگر صدای قدم زدن، ضربه یا کشیدن صندلی را می شنوید، ممکن است انتقال کوبه ای یا سازه ای نقش داشته باشد.
- اگر صدای یکنواخت وزوز یا لرزش شنیده می شود، احتمال دارد یک دستگاه مکانیکی یا تأسیسات در ایجاد آن نقش داشته باشد.
- اگر صدا در نزدیکی کانال تهویه یا رایزر بیشتر شنیده می شود، لازم است مسیرهای تأسیساتی نیز بررسی شوند.
برخی صداها ترکیبی هستند؛ بنابراین بهتر است صرفاً بر اساس نوع صدا، درباره مسیر انتقال آن تصمیم گیری نکنید.
۳. زمان و شرایط ایجاد صدا را بررسی کنید
زمان شنیده شدن صدا نیز می تواند سرنخ مفیدی باشد. برای مثال، اگر صدای مزاحم در زمان مشخصی از شبانه روز و همزمان با فعالیت تجهیزات ساختمان شنیده می شود، ممکن است منبع آن یک سیستم مکانیکی باشد.
همچنین اگر صدا هنگام استفاده از آسانسور، روشن شدن پمپ آب یا فعال شدن سیستم تهویه تغییر می کند، بهتر است ارتباط احتمالی آن با تجهیزات مربوطه بررسی شود.
ثبت زمان، نوع صدا و شرایطی که در آن شنیده می شود، می تواند اطلاعات مفیدی برای متخصص آکوستیک فراهم کند.
۴. نقاط اتصال و مسیرهای تأسیساتی را بررسی کنید
گاهی نشت صدا از بخش هایی مانند اطراف پریزها، چهارچوب درها، محل عبور لوله ها یا درزهای اتصال دیوار به سقف اتفاق می افتد.
بررسی ظاهری این بخش ها می تواند به شناسایی شکاف های قابل مشاهده کمک کند. با این حال، باز کردن دیوارها، دست کاری تأسیسات برقی یا تغییر اتصالات سازه ای بدون بررسی تخصصی توصیه نمی شود.
۵. چه زمانی به بررسی تخصصی آکوستیک نیاز داریم؟
اگر با وجود بررسی های اولیه، مسیر انتقال صدا مشخص نیست یا عایق بندی انجام شده نتیجه مورد انتظار را نداشته است، ارزیابی تخصصی می تواند به تصمیم گیری دقیق تر کمک کند.
متخصص آکوستیک می تواند با بررسی ساختار ساختمان، نوع صدای مزاحم، جزئیات اجرایی و در صورت نیاز اندازه‌گیری های صوتی، مسیرهای احتمالی انتقال را ارزیابی کند.
این بررسی به ویژه در ساختمان هایی که صدا از چند مسیر منتقل می شود یا ارتعاشات سازه ای وجود دارند، اهمیت دارد؛ زیرا انتخاب راهکار نامتناسب ممکن است باعث افزایش هزینه ها بدون دستیابی به کاهش قابل توجه صدا شود.
چرا با وجود عایق صوتی دیوار مشترک، هنوز صدای همسایه شنیده می شود؟
یکی از مشکلات رایج در پروژه های عایق بندی صوتی، ادامه یافتن صدای مزاحم پس از اجرای عایق روی دیوار مشترک است. این اتفاق لزوماً به معنی بی کیفیت بودن متریال استفاده شده نیست؛ بلکه ممکن است مسیر اصلی انتقال صدا به درستی شناسایی نشده باشد.
برای درک بهتر موضوع، باید به ساختمان به عنوان یک مجموعه به‌هم پیوسته نگاه کنیم. دیوارها، کف، سقف، ستون ها و تأسیسات از طریق اتصالات مختلف به یکدیگر مرتبط هستند. بنابراین انرژی صوتی می تواند از مسیرهای جایگزین عبور کند.
برای مثال، اگر صدای همسایه از طریق دیوار مشترک و همچنین دال بتنی سقف منتقل شود، عایق بندی دیوار تنها بخشی از مسیر را کنترل می کند. در نتیجه ممکن است پس از اجرای عایق، همچنان صدای قابل شنیدنی در اتاق باقی بماند.
عوامل زیر می توانند در کاهش اثربخشی عایق صوتی نقش داشته باشند:
- انتقال جانبی صدا: عبور انرژی صوتی از سقف، کف، ستون ها و سایر اجزای متصل به دیوار.
- وجود پل های صوتی: اتصالات صلبی که امکان انتقال ارتعاش را از میان بخش های جداشده فراهم می کنند.
- درزبندی نامناسب: وجود شکاف در اطراف صفحات، پریزها، چهارچوب‌ها یا محل عبور تأسیسات.
- طراحی نامناسب سیستم: انتخاب لایه ها و اتصالات بدون توجه به نوع صدا و ساختار ساختمان.
- انتقال ارتعاش از تجهیزات: ورود انرژی ارتعاشی از پمپ، فن یا سایر تجهیزات به سازه ساختمان.
در چنین شرایطی، افزایش ضخامت عایق دیوار لزوماً راهکار مناسبی نیست. بهتر است ابتدا مشخص شود چه مقدار از صدای باقی مانده از مسیر مستقیم و چه مقدار از مسیرهای جانبی انتقال پیدا می کند.
آیا عایق صوتی دیوار مشترک همیشه مشکل را حل می کند؟
خیر. عایق بندی دیوار مشترک می تواند در کاهش انتقال صدای هوابرد مؤثر باشد، اما نتیجه آن به ساختار دیوار، نوع سیستم عایق بندی، نحوه اجرا و مسیرهای جانبی انتقال صدا وابسته است.
برای مثال، اگر مشکل اصلی صدای صحبت کردن همسایه باشد و دیوار مشترک مسیر غالب انتقال صدا باشد، طراحی یک دیوار عایق چندلایه با جداسازی مناسب می تواند گزینه ای قابل بررسی باشد.
اما اگر مشکل اصلی صدای قدم زدن در طبقه بالا باشد، احتمال دارد ارتعاشات از طریق کف و دال بتنی منتقل شوند. در این وضعیت، تمرکز صرف بر عایق صوتی دیوار ممکن است تأثیر محدودی داشته باشد.
همچنین در شرایطی که صدای مزاحم از رایزر، کانال تهویه یا تجهیزات مکانیکی منتقل می شود، باید همان مسیرها مورد بررسی قرار گیرند.
به همین دلیل، پیش از اجرای هر نوع عایق‌بندی، بهتر است سه موضوع مشخص شوند:
- منبع اصلی صدای مزاحم چیست؟
- مسیر غالب انتقال صدا کدام است؟
- کدام بخش از ساختمان باید برای کنترل صدا اصلاح شود؟
پاسخ به این پرسش ها کمک می کند سیستم عایق بندی متناسب با شرایط واقعی ساختمان انتخاب شود و از اجرای راهکارهای غیرضروری جلوگیری شود.
عایق بندی صوتی کامپوزیتی چندلایه چیست؟
در بسیاری از پروژه های عایق بندی صوتی، استفاده از یک متریال منفرد نمی تواند تمام نیازهای آکوستیکی را پوشش دهد. به همین دلیل، در بعضی سیستم ها از ترکیب چند لایه با ویژگی های متفاوت استفاده می شود که به آنها سیستم های کامپوزیتی چندلایه گفته می شود.
در این ساختارها، هر لایه می تواند نقش مشخصی در عملکرد کلی سیستم داشته باشد. برای مثال، یک لایه ممکن است جرم سطحی دیوار را افزایش دهد، لایه دیگر انرژی صوتی را در حفره داخلی جذب کند و اجزای انعطاف پذیر نیز به جداسازی ارتعاشی کمک کنند.
بسته به نوع طراحی، اهداف سیستم چندلایه می توانند شامل موارد زیر باشند:
- افزایش جرم سطحی مؤثر برای کاهش انتقال صدای هوابرد
- جذب بخشی از انرژی صوتی در حفره داخلی
- ایجاد جداسازی مکانیکی بین لایه های دیوار
- کاهش انتقال ارتعاش از طریق اتصالات
- کنترل تشدید و رفتار ارتعاشی مجموعه
- کاهش مسیرهای مستقیم انتقال صدا
برای مثال، در یک سیستم دیوار خشک آکوستیکی ممکن است از سازه فلزی، لایه جاذب صوتی مانند پشم سنگ و صفحات گچی استفاده شود. اگر طراحی سیستم به جداسازی ارتعاشی نیاز داشته باشد، نوع اتصالات و نحوه نصب صفحات نیز اهمیت زیادی پیدا می کند.
نکته مهم این است که عملکرد سیستم چندلایه فقط به تعداد لایه ها یا ضخامت مواد بستگی ندارد. فاصله بین اجزا، نوع اتصالات، جرم سطحی، ویژگی های جاذب ها، کیفیت درزبندی و نحوه اتصال سیستم به سازه، همگی در عملکرد نهایی نقش دارند.
همچنین باید توجه داشت که مواد جاذب صوتی با مواد عایق صوتی یکسان نیستند. برای مثال، پشم سنگ در بسیاری از سیستم های چندلایه می‌تواند نقش جاذب صوت در حفره دیوار را داشته باشد، اما به‌تنهایی جایگزین یک دیوار عایق صوتی کامل نیست.
در نتیجه، انتخاب سیستم کامپوزیتی باید بر اساس نوع صدای مزاحم، شرایط ساختمان، محدودیت فضا و هدف مورد انتظار از عایق بندی انجام شود.
پیش از عایق بندی صوتی، این ۷ سؤال را بررسی کنید
قبل از انتخاب متریال و شروع عملیات اجرایی، بهتر است وضعیت ساختمان و نوع صدای مزاحم را بررسی کنید. پاسخ به پرسش های زیر می تواند به شناسایی مسیرهای احتمالی انتقال صدا کمک کند.
چک لیست بررسی اولیه:
صدا دقیقاً از کدام قسمت اتاق واضح تر شنیده می شود؟
صدای مزاحم از نوع هوابرد است یا کوبه ای و سازه ای؟
آیا صدا فقط از دیوار مشترک شنیده می شود یا بخش های دیگر اتاق را نیز درگیر می کند؟
سقف و کف ساختمان ممکن است در انتقال صدا نقش داشته باشند؟
پریزها، قوطی های برق یا مسیرهای عبور تأسیسات در دیوار مشترک وجود دارند؟
آیا رایزر یا کانال تأسیسات در مجاورت اتاق قرار دارد؟
احتمال انتقال ارتعاش از سازه یا تجهیزات مکانیکی وجود دارد؟
جمع بندی؛ برای کاهش صدای همسایه، ابتدا مسیر انتقال را پیدا کنید
صدای همسایه همیشه از دیوار مشترک وارد خانه نمی شود. سقف، کف، ستون ها، تیرها، اتصالات سازه ای، پریزهای برق، رایزرها، کانال های تأسیساتی، درزهای پیرامونی و تجهیزات مکانیکی، همگی می توانند در انتقال صدا نقش داشته باشند.
تفاوت میان صدای هوابرد و صدای کوبه ای نیز اهمیت زیادی دارد؛ زیرا هرکدام از این صداها ممکن است به روش های متفاوتی منتقل شوند و به راهکارهای آکوستیکی متفاوتی نیاز داشته باشند.
به همین دلیل، انتخاب عایق صوتی صرفاً بر اساس ضخامت یا نام یک محصول، رویکرد مناسبی برای تمام ساختمان ها نیست. ابتدا باید منبع صدا و مسیر انتقال آن شناسایی شود و سپس با توجه به ساختار ساختمان، شرایط اجرایی و نوع صدای مزاحم، سیستم عایق بندی متناسب طراحی شود.
در عایق ساند، رویکرد عایق بندی صوتی بر بررسی شرایط پروژه و انتخاب راهکار متناسب با نیاز هر فضا استوار است. اگر با مشکل صدای همسایه، صدای تأسیسات یا انتقال ارتعاش در ساختمان مواجه هستید، بررسی تخصصی مسیر انتقال صدا می تواند به انتخاب راهکار مناسب و جلوگیری از هزینه های اضافی کمک کند.
